63mm 60JXE300K.63ZYT Seires High Torque DC Planetary Geared Motor 12vdc 24vdc 36vdc 48vdc With Planet Reducer Up To 30Nm

63mm 60JXE300K.63ZYT Seires Motore ad alta coppia DC planetario 12vdc 24vdc 36vdc 48vdc con riduttore planetario fino a 30Nm

Prodotti - Motore di ingranaggi planetari DC a spazzola
  • Evidenziare

    Motore ad ingranaggi planetari a corrente continua da 24 volt

    ,

    motore a corrente continua planetario con riduttore planetario

    ,

    Motore a corrente continua planetario da 63 mm 45 Nm

  • Garanzia
    3 anni
  • Port
    Shanghai
  • Corrente
    Personalizzato
  • Velocità (rpm)
    5 rpm fino a 3000 rpm
  • Corrente continua ((A)
    personalizzato
  • Utilizzatori
    Barca, auto, bicicletta elettrica, VAN, elettrodomestico, strumento cosmetico, macchina, robot
  • Tipo
    Motore di ingranaggi
  • Torsione
    fino a 30 Nm
  • Edilizia
    Magnete permanente
  • Commutazione
    Non spazzolato
  • Proteggere la caratteristica
    a prova di goccia
  • Efficienza
    IE 1
  • Luogo di origine
    Changzhou Cina
  • Marca
    SMART AUTOMATION
  • Certificazione
    CE
  • Numero di modello
    60JXE300K.63ZYT
  • Quantità di ordine minimo
    50
  • Prezzo
    To be negotiated
  • Imballaggi particolari
    Da negoziare
  • Tempi di consegna
    Da negoziare
  • Termini di pagamento
    D/A, T/T, L/C, D/P
  • Capacità di alimentazione
    10000 pezzi al mese

63mm 60JXE300K.63ZYT Seires Motore ad alta coppia DC planetario 12vdc 24vdc 36vdc 48vdc con riduttore planetario fino a 30Nm

  • 63mm 60JXE300K.63ZYT Seires High Torque DC Planetary Geared Motor 12vdc 24vdc 36vdc 48vdc With Planet Reducer Up To 30Nm
  • 63mm 60JXE300K.63ZYT Seires High Torque DC Planetary Geared Motor 12vdc 24vdc 36vdc 48vdc With Planet Reducer Up To 30Nm
  • 63mm 60JXE300K.63ZYT Seires High Torque DC Planetary Geared Motor 12vdc 24vdc 36vdc 48vdc With Planet Reducer Up To 30Nm
  • 63mm 60JXE300K.63ZYT Seires High Torque DC Planetary Geared Motor 12vdc 24vdc 36vdc 48vdc With Planet Reducer Up To 30Nm
  • 63mm 60JXE300K.63ZYT Seires High Torque DC Planetary Geared Motor 12vdc 24vdc 36vdc 48vdc With Planet Reducer Up To 30Nm
  • 63mm 60JXE300K.63ZYT Seires High Torque DC Planetary Geared Motor 12vdc 24vdc 36vdc 48vdc With Planet Reducer Up To 30Nm
Ottieni prezzo Contattaci

SpazzoladiMotore di trasmissione planetaria a corrente continua 60JXE300K.63ZYT serie



MotoreGeneraleSpecificità:

Cuscinetti: cuscinetti a sfera di alta qualità

Magnete: Magnete ferrite duro, a 2 poli

Classe di protezione: IP50 (opzionale per IP54)

Classe di isolamento: classe F / Temperatura di lavoro: -40°C~+140°C

Certificazioni: CE e ROHS



63ZYTMotore principaleSpecifica tecnica:

Modello Unità 63ZYT01A 63ZYT01B 63ZYT02A 63ZYT03A 63ZYT03B 63ZYT04A
Tensione nominale VDC 24v (opzionale per 12v fino a 220vdc)
Nessuna velocità di carico Rpm 3600 4700 3600 3600 4700 3600
Torsione nominale N.m. 0.15 0.20 0.31 0.40 0.40 0.50
Velocità nominale Rpm 3200 4000 3100 3000 4000 3000
ClassificatoCorrente A 2.8 5.5 5.8 7.0 10.5 9.0
Potenza di uscita W 50 84 100 125 168 157
Peso Kg 1 1 1.2 1.35 1.35 1.5
Lunghezza del motore - Sì. 95 95 110 125 125 140







60JXE300K Specificativi della scatola di cambio planetaria:

AnelloMaereo Metalli
Posizionamento aOuscita altri cuscinetti a sfera
Max. radicaleLoad (10 mm daFlunghezza) ≤ 250 N
- Max, ti prego.SsettimanaAdi baseLoad ≤ 100N
RadicalePdi posaSsettimana (Norecchio aFlunghezza) ≤ 0,08 mm
AcciaioPdi posaSsettimana ≤ 0,4 mm
Risposta negativaNo-carico) ≤ 2,5°
Max.Fabbricazionet PRisultatiF- Sì.Force ≤ 300N
RiduzioneRAzio T nominale massimoorcaPermesso Max.MomentarioTorcaPermesso Efficienza L ((mm) Peso ((g)
1/3.6 1/4.3 3.0N.m 9.0N.m 90% 37.8±0.5 489
Fratellanza, 1/13 1/15 1/18 1/23 12.0N.m 36 N.m. 81% 49.5±0.5 681
1/55 1/65 1/77 1/96 1/121 24.0N.m 72 N.m. 73% 60.8±0.5 871
1/154 1/187 1/220 1/260 1/307 1/409 1/514 1/645 30 N.m. 90 N.m. 66% 71.9±0.5 1066









60JXE300K.63ZYT01A Attrezzatura planetariaMotoreSpecificità:

Rapporto di riduzione Unità 3.6 4.3 13 15 18 23 47 55 65 77 96 121 154 187 220 260 307 409 514 645
Efficienza   90% 90% 81% 81% 81% 81% 73% 73% 73% 73% 73% 73% 66% 66% 66% 66% 66% 66% 66% 66%
Nessuna velocità di carico Rpm 1000.0 837.2 276.9 240.0 200.0 156.5 76.6 65.5 55.4 46.8 37.5 29.8 23.4 19.3 16.4 13.8 11.7 8.8 7.0 5.6
Torsione nominale Nm 0.5 0.6 1.6 1.8 2.2 2.8 5.1 6.0 7.1 8.4 10.5 13.2 15.2 18.5 21.8 25.7 30.0 30.0 30.0 30.0
Velocità nominale Rpm 888.9 744.2 246.2 213.3 177.8 139.1 68.1 58.2 49.2 41.6 33.3 26.4 20.8 17.1 14.5 12.3 10.4 7.8 6.2 5.0



60JXE300K.63ZYT01BAttrezzatura planetariaMotoreSpecificità:

Rapporto di riduzione Unità 3.6 4.3 13 15 18 23 47 55 65 77 96 121 154 187 220 260 307 409 514 645
Efficienza   90% 90% 81% 81% 81% 81% 73% 73% 73% 73% 73% 73% 66% 66% 66% 66% 66% 66% 66% 66%
Nessuna velocità di carico Rpm 1305.6 1093.0 361.5 313.3 261.1 204.3 100.0 85.5 72.3 61.0 49.0 38.8 30.5 25.1 21.4 18.1 15.3 11.5 9.1 7.3
Torsione nominale Nm 0.6 0.8 2.1 2.4 2.9 3.7 6.9 8.0 9.5 11.2 14.0 17.7 20.3 24.7 29.0 30.0 30.0 30.0 30.0 30.0
Velocità nominale Rpm 1111.1 930.2 307.7 266.7 222.2 173.9 85.1 72.7 61.5 51.9 41.7 33.1 26.0 21.4 18.2 15.4 13.0 9.8 7.8 6.2



60JXE300K.63ZYT02A Attrezzatura planetariaMotoreSpecificità:

Rapporto di riduzione Unità 3.6 4.3 13 15 18 23 47 55 65 77 96 121 154 187 220 260 307 409 514 645
Efficienza   90% 90% 81% 81% 81% 81% 73% 73% 73% 73% 73% 73% 66% 66% 66% 66% 66% 66% 66% 66%
Nessuna velocità di carico Rpm 1000.0 837.2 276.9 240.0 200.0 156.5 76.6 65.5 55.4 46.8 37.5 29.8 23.4 19.3 16.4 13.8 11.7 8.8 7.0 5.6
Torsione nominale Nm 1.0 1.2 3.3 3.8 4.5 5.8 10.6 12.4 14.7 17.4 21.7 24.0 30.0 30.0 30.0 30.0 30.0 30.0 30.0 30.0
Velocità nominale Rpm 861.1 720.9 238.5 206.7 172.2 134.8 66.0 56.4 47.7 40.3 32.3 25.6 20.1 16.6 14.1 11.9 10.1 7.6 6.0 4.8



60JXE300K.63ZYT03A Attrezzatura planetariaMotoreSpecificità:

Rapporto di riduzione Unità 3.6 4.3 13 15 18 23 47 55 65 77 96 121 154 187 220 260 307 409 514 645
Efficienza   90% 90% 81% 81% 81% 81% 73% 73% 73% 73% 73% 73% 66% 66% 66% 66% 66% 66% 66% 66%
Nessuna velocità di carico Rpm 1000.0 837.2 276.9 240.0 200.0 156.5 76.6 65.5 55.4 46.8 37.5 29.8 23.4 19.3 16.4 13.8 11.7 8.8 7.0 5.6
Torsione nominale Nm 1.3 1.5 4.2 4.9 5.8 7.5 13.7 16.1 19.0 22.5 24.0 24.0 30.0 30.0 30.0 30.0 30.0 30.0 30.0 30.0
Velocità nominale Rpm 833.3 697.7 230.8 200.0 166.7 130.4 63.8 54.5 46.2 39.0 31.3 24.8 19.5 16.0 13.6 11.5 9.8 7.3 5.8 4.7



60JXE300K.63ZYT03BAttrezzatura planetariaMotoreSpecificità:

Rapporto di riduzione Unità 3.6 4.3 13 15 18 23 47 55 65 77 96 121 154 187 220 260 307 409 514 645
Efficienza   90% 90% 81% 81% 81% 81% 73% 73% 73% 73% 73% 73% 66% 66% 66% 66% 66% 66% 66% 66%
Nessuna velocità di carico Rpm 1305.6 1093.0 361.5 313.3 261.1 204.3 100.0 85.5 72.3 61.0 49.0 38.8 30.5 25.1 21.4 18.1 15.3 11.5 9.1 7.3
Torsione nominale Nm 1.3 1.5 4.2 4.9 5.8 7.5 13.7 16.1 19.0 22.5 24.0 24.0 30.0 30.0 30.0 30.0 30.0 30.0 30.0 30.0
Velocità nominale Rpm 1111.1 930.2 307.7 266.7 222.2 173.9 85.1 72.7 61.5 51.9 41.7 33.1 26.0 21.4 18.2 15.4 13.0 9.8 7.8 6.2



60JXE300K.63ZYT04A Attrezzatura planetariaMotoreSpecificità:

Rapporto di riduzione Unità 3.6 4.3 13 15 18 23 47 55 65 77 96 121 154 187 220 260 307 409 514 645
Efficienza   90% 90% 81% 81% 81% 81% 73% 73% 73% 73% 73% 73% 66% 66% 66% 66% 66% 66% 66% 66%
Nessuna velocità di carico Rpm 1000.0 837.2 276.9 240.0 200.0 156.5 76.6 65.5 55.4 46.8 37.5 29.8 23.4 19.3 16.4 13.8 11.7 8.8 7.0 5.6
Torsione nominale Nm 1.6 1.9 5.3 6.1 7.3 9.3 17.2 20.1 23.7 24.0 24.0 24.0 30.0 30.0 30.0 30.0 30.0 30.0 30.0 30.0
Velocità nominale Rpm 833.3 697.7 230.8 200.0 166.7 130.4 63.8 54.5 46.2 39.0 31.3 24.8 19.5 16.0 13.6 11.5 9.8 7.3 5.8 4.7







Disegno dell'ingranaggio del motore:



63mm 60JXE300K.63ZYT Seires Motore ad alta coppia DC planetario 12vdc 24vdc 36vdc 48vdc con riduttore planetario fino a 30Nm 0





* Con cambio a coppia nominale di 45 Nm

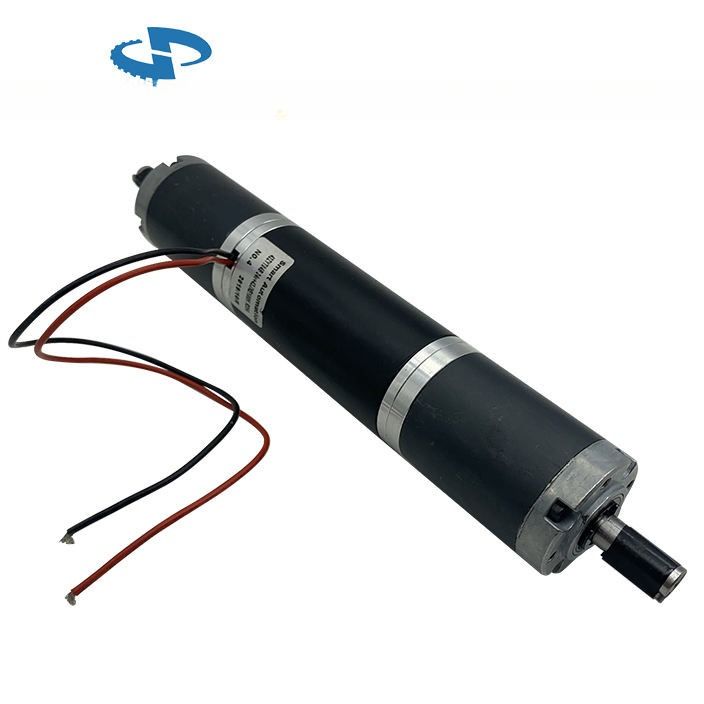

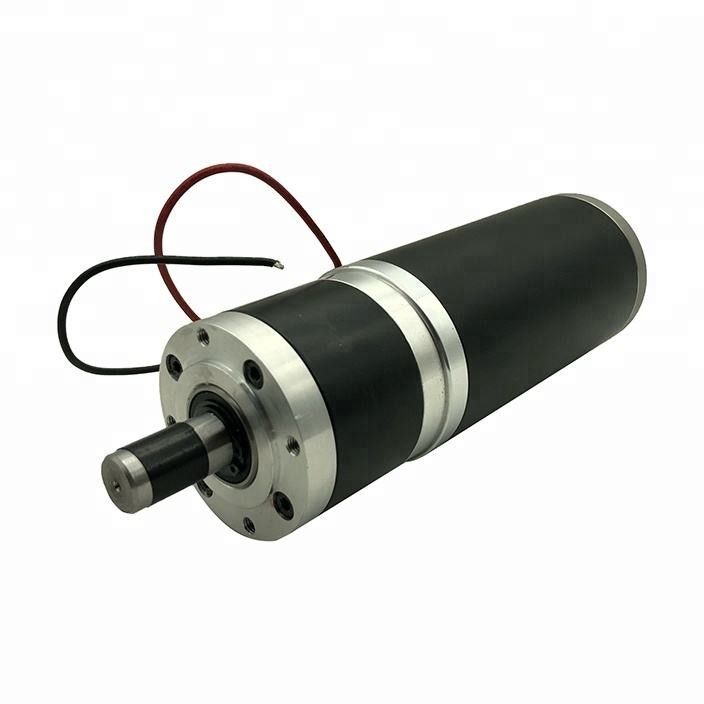

Fotografie motorizzate





63mm high torque pm dc planetary gear motor with planet reducer gearbox rated 12v 24v 48v power 30w 50w 100w 200w

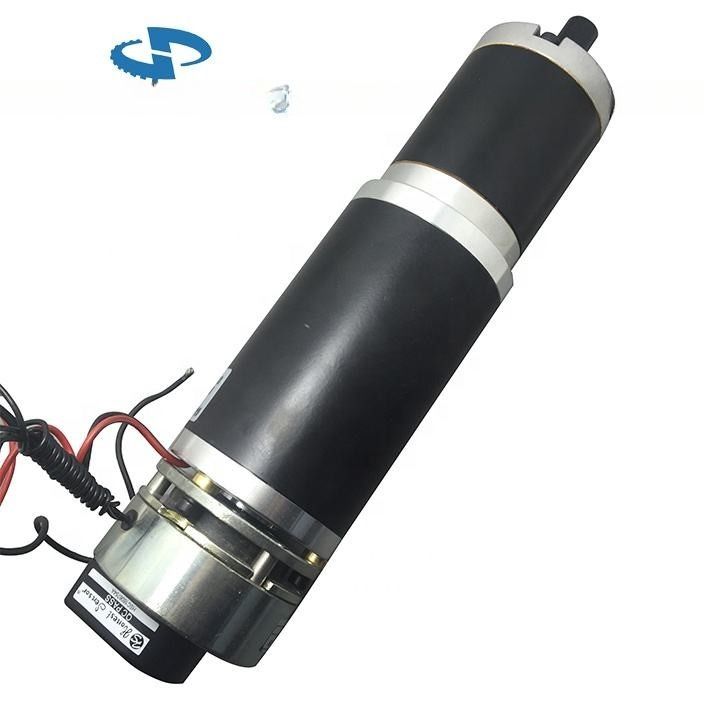

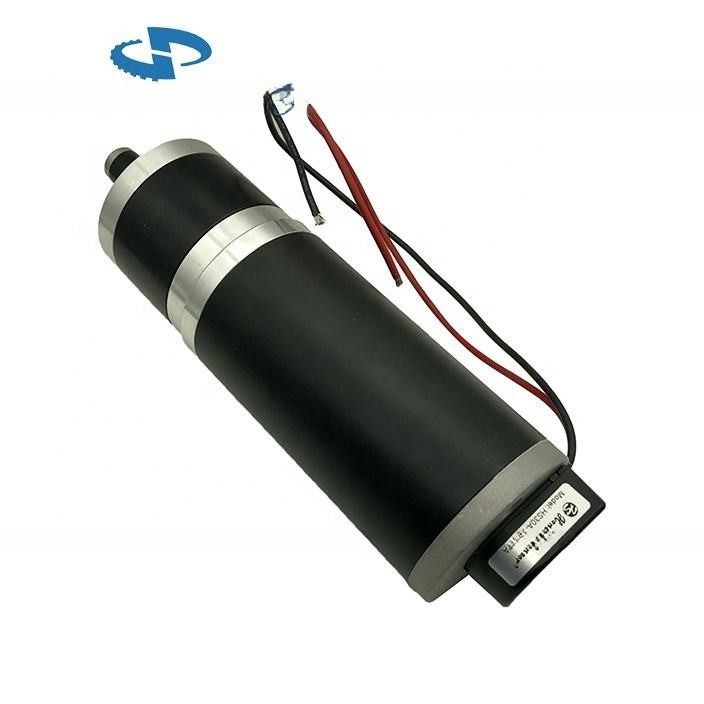

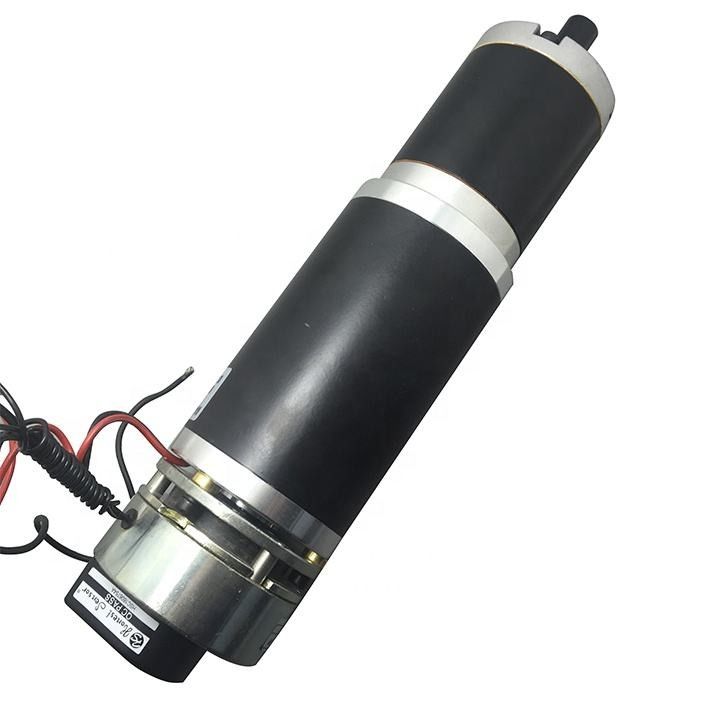

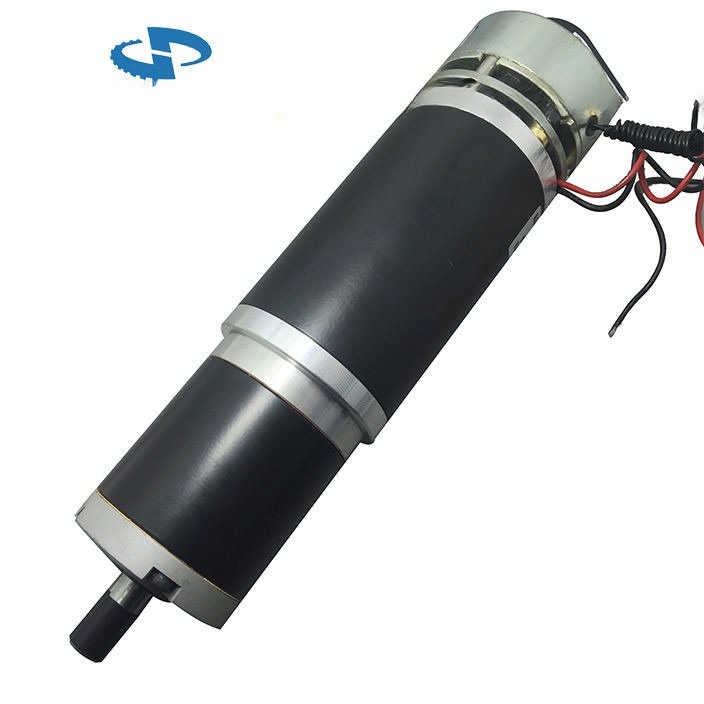

Opzioni per codificatore e freno

63mm high torque pm dc planetary gear motor with planet reducer gearbox rated 12v 24v 48v power 30w 50w 100w 200w63mm high torque pm dc planetary gear motor with planet reducer gearbox rated 12v 24v 48v power 30w 50w 100w 200w63mm high torque pm dc planetary gear motor with planet reducer gearbox rated 12v 24v 48v power 30w 50w 100w 200w















63mm high torque pm dc planetary gear motor with planet reducer gearbox rated 12v 24v 48v power 30w 50w 100w 200w63mm high torque pm dc planetary gear motor with planet reducer gearbox rated 12v 24v 48v power 30w 50w 100w 200w63mm high torque pm dc planetary gear motor with planet reducer gearbox rated 12v 24v 48v power 30w 50w 100w 200w





























MOLTO: Versione SENZA BRUSCE





63mm high torque pm dc planetary gear motor with planet reducer gearbox rated 12v 24v 48v power 30w 50w 100w 200w63mm high torque pm dc planetary gear motor with planet reducer gearbox rated 12v 24v 48v power 30w 50w 100w 200w















applicazioni principali dei motori a corrente continua

Industria Contenuto Industria Contenuto
Apparecchiature mediche Strumenti chirurgici portatili Industria aerospaziale Punto di regolazione elettrico del sedile

Robot chirurgico Registratori di volo

Pompa per micro-iniezione; pompa peristaltica Autopilota

Dialisiere Sistema di condizionamento dell'aria

Sistema di dosaggio automatico Robot spaziale

Apparecchi di radioterapia

Attrezzature di diagnostica e strumenti di prova
Robot Robot umanoide Industria automobilistica Amortizzatori regolabili

Robot di servizio Sistema di riduzione delle emissioni

Insegnare ai robot Guida elettronica



Tacometro elettronico


Automazione industriale Sistema di posizionamento preciso Equipaggiamento per le comunicazioni Sistema di antenne

Sistema di movimentazione Copiaio / stampante / plotter

sistema di trasmissione Registratore

Robot industriali Fotocamera professionale
Apparecchiature elettroniche/semiconduttori Alimentatori veloci Strumentazione Microscopio

Dispositivo di posizionamento SMT Sistema di livellamento laser

Litografia Strumento di misurazione di precisione

Un sistema di elaborazione dei wafer Analisi meteorologica
Strumenti elettrici Batteria per utensili elettrici professionali Macchine finanziarie Lettore

Serrature elettriche Apparecchiature per la movimentazione delle banconote in dollari

Pistole Bancomat

Macchine per potare Stampa biglietti
Prodotti domestici / beni di consumo Treni modello



Tecnologia della sicurezza

 Sistema di rilevamento del movimento

Gioco Telecamere di sorveglianza

Carrello da golf Sistema di controllo accesso







Robot domestici Porte automatiche
