60JXE450K.76ZYT Big Torque Pmdc Brush Dc Motor Planetary Gear Motors 12v 24v 36v 3Nm 5Nm 8Nm 10Nm 45Nm

60JXE450K.76ZYT Grande coppia Pmdc spazzola Dc motore motore planetario motori 12v 24v 36v 3Nm 5Nm 8Nm 10Nm 45Nm

Prodotti - Motore di ingranaggi planetari DC a spazzola
  • Evidenziare

    60JXE450K.63ZYT Motori a ingranaggi planetari

    ,

    60JXE450K.63ZYT pmdc motore spazzolato

    ,

    Motori a ingranaggi planetari 12v 45Nm

  • Garanzia
    3 anni
  • Port
    Shanghai
  • Velocità (rpm)
    5 rpm ~ 1000 rpm
  • Corrente continua ((A)
    personalizzato
  • Utilizzatori
    NAVATA, AUTO, VAN, elettrodomestici, macchine
  • Tipo
    Motore di ingranaggi
  • Torsione
    1N.m~45N.m.
  • Edilizia
    Magnete permanente
  • Commutazione
    Non spazzolato
  • Proteggere la caratteristica
    a prova di goccia
  • Efficienza
    IE 1
  • Luogo di origine
    Changzhou Cina
  • Marca
    SMART AUTOMATION
  • Certificazione
    CE
  • Numero di modello
    60JXE450K.76ZYT
  • Quantità di ordine minimo
    50
  • Prezzo
    To be negotiated
  • Imballaggi particolari
    Da negoziare
  • Tempi di consegna
    Da negoziare
  • Termini di pagamento
    D/A, T/T, L/C, D/P
  • Capacità di alimentazione
    10000 pezzi al mese

60JXE450K.76ZYT Grande coppia Pmdc spazzola Dc motore motore planetario motori 12v 24v 36v 3Nm 5Nm 8Nm 10Nm 45Nm

  • 60JXE450K.76ZYT Big Torque Pmdc Brush Dc Motor Planetary Gear Motors 12v 24v 36v 3Nm 5Nm 8Nm 10Nm 45Nm
  • 60JXE450K.76ZYT Big Torque Pmdc Brush Dc Motor Planetary Gear Motors 12v 24v 36v 3Nm 5Nm 8Nm 10Nm 45Nm
  • 60JXE450K.76ZYT Big Torque Pmdc Brush Dc Motor Planetary Gear Motors 12v 24v 36v 3Nm 5Nm 8Nm 10Nm 45Nm
  • 60JXE450K.76ZYT Big Torque Pmdc Brush Dc Motor Planetary Gear Motors 12v 24v 36v 3Nm 5Nm 8Nm 10Nm 45Nm
Ottieni prezzo Contattaci

SpazzoladiMotore di trasmissione planetaria a corrente continua 60JXE45Va bene, va bene.76Serie ZYT



MotoreGeneraleSpecificità:

Cuscinetti: cuscinetti a sfera di alta qualità

Magnete: Magnete ferrite duro, a 2 poli

Classe di protezione: IP54

Classe di isolamento: classe F / Temperatura di lavoro: -40°C~+140°C

Certificazioni: CE e ROHS



76ZYTMotore principaleSpecifica tecnica:

Modello Unità 76ZYT01A 76ZYT02A 76ZYT03A 76ZYT04A 76ZYT05A 76ZYT06A
Tensione nominale VDC 24v (opzionale per 12v fino a 220vdc)
Nessuna velocità di carico Rpm 3900 3800 3800

3800

3800



 3800 3800
Torsione nominale N.m. 0.31 0.50 0.70

0.8

0.80



 0.90 1.0
Velocità nominale Rpm 3300 3200 3200 3200 3200 3200
ClassificatoCorrente A 6.0 9.0 12.5 15.0 16.5 18.0
Potenza di uscita W 107 167 217 268 301 335
Peso Kg 1.5 2.0 2.5 2.85 3.0 3.15
Lunghezza del motore - Sì. 98 118 138 150 160 171



60JXE45- Ok. - Ok. Specificativi della scatola di cambio planetaria:

AnelloMaereo Metalli
Posizionamento aOuscita altri cuscinetti a sfera
Max. radicaleLoad (10 mm daFlunghezza) ≤ 400N
- Max, ti prego.SsettimanaAdi baseLoad ≤ 120 N
RadicalePdi posaSsettimana (Norecchio aFlunghezza) ≤ 0,08 mm
AcciaioPdi posaSsettimana ≤ 0,4 mm
Risposta negativaNo-carico) ≤2.5°
Max.Fabbricazionet PRisultatiF- Sì.Force ≤ 300N



RiduzioneRAzio Max Nominale TorcaPermesso Max.MomentarioTorcaPermesso Efficienza L ((mm) Peso ((g)
1/3.6 1/4.25 1/5.33 4 N.m 12 Nm 90% 40.3±0.5 520
Per favore, dimostrazione di amore, 1/12 18 N.m 50N.m. 81% 53.8±0.5 710
1/83 1/52 1/61 1/72 1/96 1/121 36 N.m 100N.m. 73% 67.2±0.5 900

1/154 1/187 1/220 1/260 1/307

1/409 1/514 1/645 1/809

 45 N.m 110N.m. 66% 800,6±0.5 1100





60JXE45- Ok. - Ok..76ZYT01A Attrezzatura planetariaMotoreSpecificità:

Rapporto di riduzione Unità 3.6 4.25 5.33 13 15 18 23 28 43 52 61 72 96 121 154 187 220 260 307 409 514 645 809
Efficienza   90% 90% 90% 81% 81% 81% 81% 81% 73% 73% 73% 73% 73% 73% 66% 66% 66% 66% 66% 66% 66% 66% 66%
Nessuna velocità di carico Rpm 1083.3 917.6 731.7 300.0 260.0 216.7 169.6 139.3 90.7 75.0 63.9 54.2 40.6 32.2 25.3 20.9 17.7 15.0 12.7 9.5 7.6 6.0 4.8
Torsione nominale Nm 1.0 1.2 1.5 3.3 3.8 4.5 5.8 7.0 9.7 11.8 13.8 16.3 21.7 27.4 31.5 38.3 45.0 45.0 45.0 45.0 45.0 45.0 45.0
Velocità nominale Rpm 916.7 776.5 619.1 253.8 220.0 183.3 143.5 117.9 76.7 63.5 54.1 45.8 34.4 27.3 21.4 17.6 15.0 12.7 10.7 8.1 6.4 5.1 4.1



60JXE45- Ok. - Ok..76ZYT02A Attrezzatura planetariaMotoreSpecificità:

Rapporto di riduzione Unità 3.6 4.25 5.33 13 15 18 23 28 43 52 61 72 96 121 154 187 220 260 307 409 514 645 809
Efficienza   90% 90% 90% 81% 81% 81% 81% 81% 73% 73% 73% 73% 73% 73% 66% 66% 66% 66% 66% 66% 66% 66% 66%
Nessuna velocità di carico Rpm 1055.6 894.1 712.9 292.3 253.3 211.1 165.2 135.7 88.4 73.1 62.3 52.8 39.6 31.4 24.7 20.3 17.3 14.6 12.4 9.3 7.4 5.9 4.7
Torsione nominale Nm 1.6 1.9 2.4 5.3 6.1 7.3 9.3 11.3 15.7 19.0 22.3 26.3 35.0 36.0 45.0 45.0 45.0 45.0 45.0 45.0 45.0 45.0 45.0
Velocità nominale Rpm 888.9 752.9 600.4 246.2 213.3 177.8 139.1 114.3 74.4 61.5 52.5 44.4 33.3 26.4 20.8 17.1 14.5 12.3 10.4 7.8 6.2 5.0 4.0



60JXE45- Ok. - Ok..76ZYT03A Attrezzatura planetariaMotoreSpecificità:

Rapporto di riduzione Unità 3.6 4.25 5.33 13 15 18 23 28 43 52 61 72 96 121 154 187 220 260 307 409 514 645 809
Efficienza   90% 90% 90% 81% 81% 81% 81% 81% 73% 73% 73% 73% 73% 73% 66% 66% 66% 66% 66% 66% 66% 66% 66%
Nessuna velocità di carico Rpm 1055.6 894.1 712.9 292.3 253.3 211.1 165.2 135.7 88.4 73.1 62.3 52.8 39.6 31.4 24.7 20.3 17.3 14.6 12.4 9.3 7.4 5.9 4.7
Torsione nominale Nm 2.3 2.7 3.4 7.4 8.5 10.2 13.0 15.9 22.0 26.6 31.2 36.0 36.0 36.0 45.0 45.0 45.0 45.0 45.0 45.0 45.0 45.0 45.0
Velocità nominale Rpm 888.9 752.9 600.4 246.2 213.3 177.8 139.1 114.3 74.4 61.5 52.5 44.4 33.3 26.4 20.8 17.1 14.5 12.3 10.4 7.8 6.2 5.0 4.0



60JXE45- Ok. - Ok..76ZYT04A Attrezzatura planetariaMotoreSpecificità:

Rapporto di riduzione Unità 3.6 4.25 5.33 13 15 18 23 28 43 52 61 72 96 121 154 187 220 260 307 409 514 645 809
Efficienza   90% 90% 90% 81% 81% 81% 81% 81% 73% 73% 73% 73% 73% 73% 66% 66% 66% 66% 66% 66% 66% 66% 66%
Nessuna velocità di carico Rpm 1055.6 894.1 712.9 292.3 253.3 211.1 165.2 135.7 88.4 73.1 62.3 52.8 39.6 31.4 24.7 20.3 17.3 14.6 12.4 9.3 7.4 5.9 4.7
Torsione nominale Nm 2.6 3.1 3.8 8.4 9.7 11.7 14.9 18.0 25.1 30.4 35.6 36.0 36.0 36.0 45.0 45.0 45.0 45.0 45.0 45.0 45.0 45.0 45.0
Velocità nominale Rpm 888.9 752.9 600.4 246.2 213.3 177.8 139.1 114.3 74.4 61.5 52.5 44.4 33.3 26.4 20.8 17.1 14.5 12.3 10.4 7.8 6.2 5.0 4.0



60JXE45- Ok. - Ok..76ZYT05A Attrezzatura planetariaMotoreSpecificità:

Rapporto di riduzione Unità 3.6 4.25 5.33 13 15 18 23 28 43 52 61 72 96 121 154 187 220 260 307 409 514 645 809
Efficienza   90% 90% 90% 81% 81% 81% 81% 81% 73% 73% 73% 73% 73% 73% 66% 66% 66% 66% 66% 66% 66% 66% 66%
Nessuna velocità di carico Rpm 1055.6 894.1 712.9 292.3 253.3 211.1 165.2 135.7 88.4 73.1 62.3 52.8 39.6 31.4 24.7 20.3 17.3 14.6 12.4 9.3 7.4 5.9 4.7
Torsione nominale Nm 2.9 3.4 4.0 9.5 10.9 13.1 16.8 18.0 28.3 34.2 36.0 36.0 36.0 36.0 45.0 45.0 45.0 45.0 45.0 45.0 45.0 45.0 45.0
Velocità nominale Rpm 888.9 752.9 600.4 246.2 213.3 177.8 139.1 114.3 74.4 61.5 52.5 44.4 33.3 26.4 20.8 17.1 14.5 12.3 10.4 7.8 6.2 5.0 4.0



60JXE45- Ok. - Ok..76ZYT06A Attrezzatura planetariaMotoreSpecificità:

Rapporto di riduzione Unità 3.6 4.25 5.33 13 15 18 23 28 43 52 61 72 96 121 154 187 220 260 307 409 514 645 809
Efficienza   90% 90% 90% 81% 81% 81% 81% 81% 73% 73% 73% 73% 73% 73% 66% 66% 66% 66% 66% 66% 66% 66% 66%
Nessuna velocità di carico Rpm 1055.6 894.1 712.9 292.3 253.3 211.1 165.2 135.7 88.4 73.1 62.3 52.8 39.6 31.4 24.7 20.3 17.3 14.6 12.4 9.3 7.4 5.9 4.7
Torsione nominale Nm 3.2 3.8 4.0 10.5 12.2 14.6 18.0 18.0 31.4 36.0 36.0 36.0 36.0 36.0 45.0 45.0 45.0 45.0 45.0 45.0 45.0 45.0 45.0
Velocità nominale Rpm 888.9 752.9 600.4 246.2 213.3 177.8 139.1 114.3 74.4 61.5 52.5 44.4 33.3 26.4 20.8 17.1 14.5 12.3 10.4 7.8 6.2 5.0 4.0









Ingranaggi motoriDisegno:



60JXE450K.76ZYT Grande coppia Pmdc spazzola Dc motore motore planetario motori 12v 24v 36v 3Nm 5Nm 8Nm 10Nm 45Nm 0

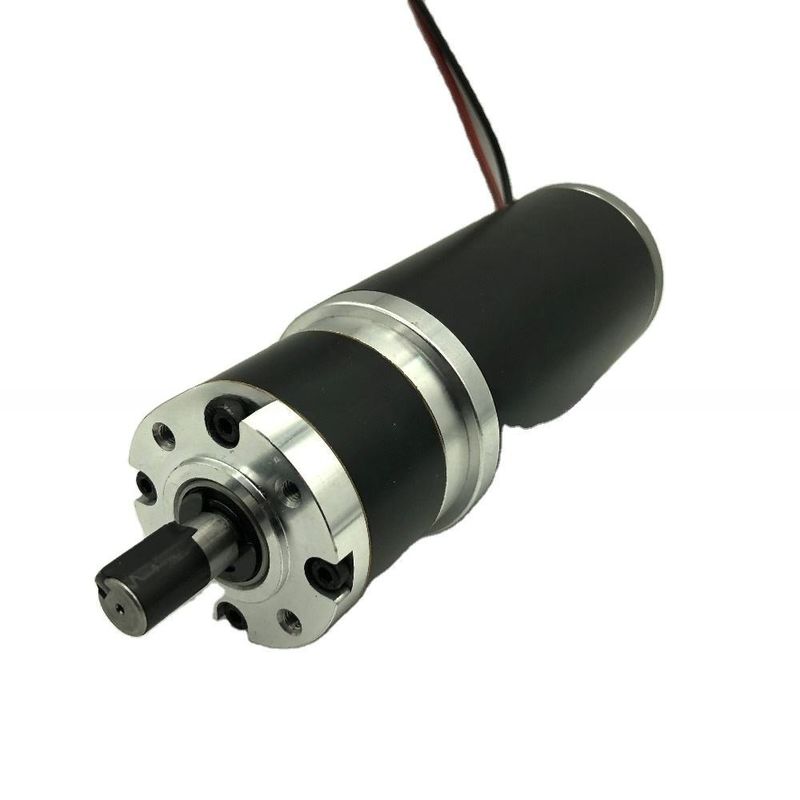

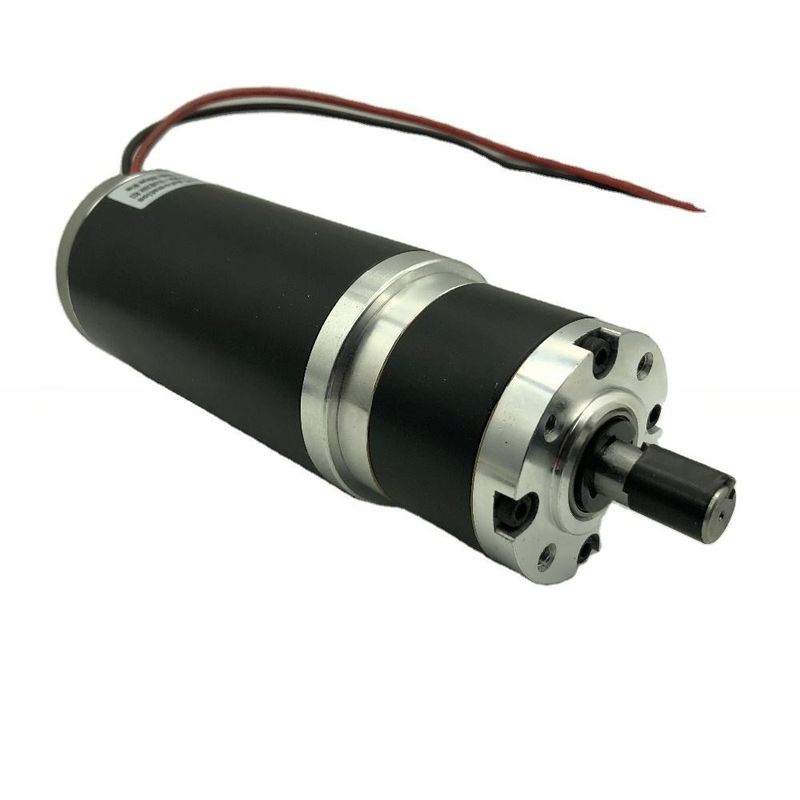

Foto del motore:

60JXE450K.63ZYT Big Torque Permanent Magnet Brush Dc Planetary Geared Motors 12v 24v 36v 48v upto 45Nm

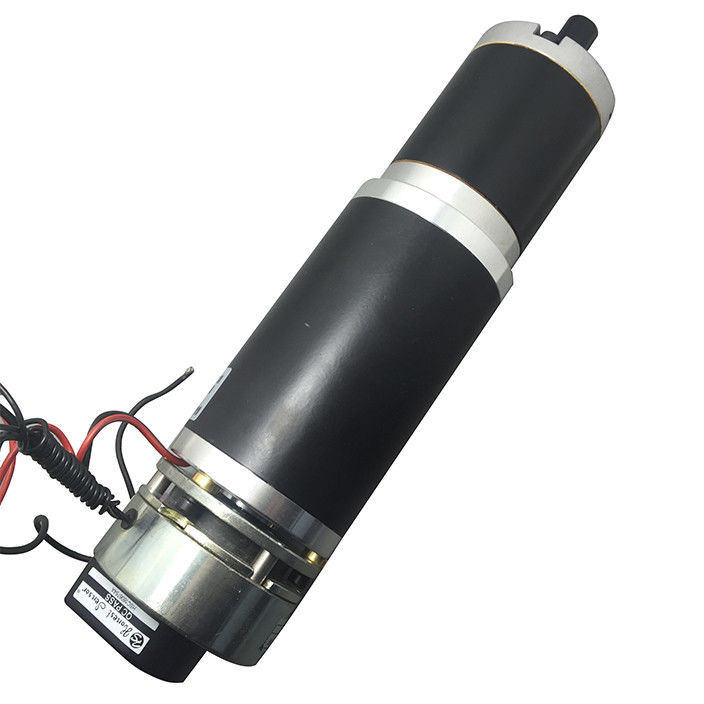

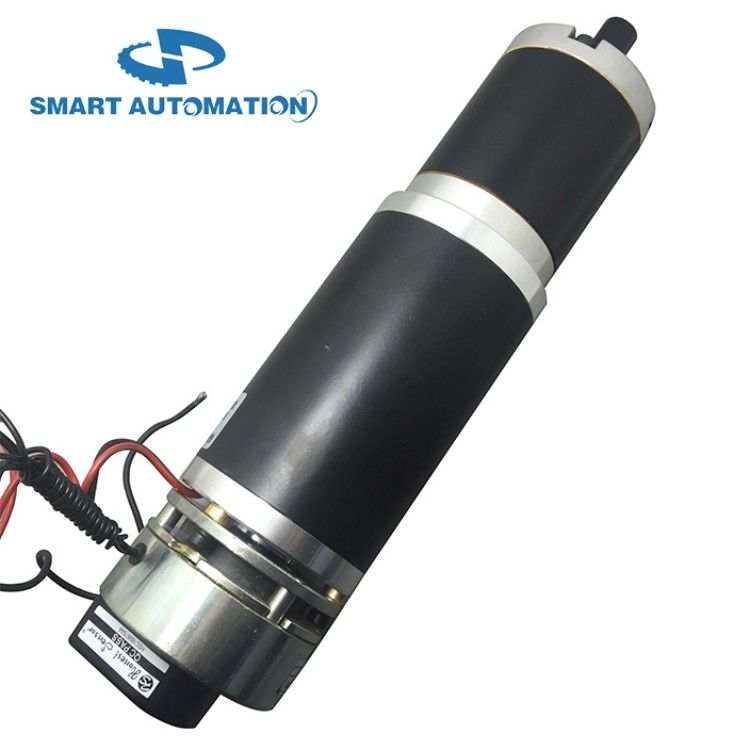

Opzione per il freno



60JXE450K.63ZYT Big Torque Permanent Magnet Brush Dc Planetary Geared Motors 12v 24v 36v 48v upto 45Nm









opzione per l'encoder



60JXE450K.63ZYT Big Torque Permanent Magnet Brush Dc Planetary Geared Motors 12v 24v 36v 48v upto 45Nm
