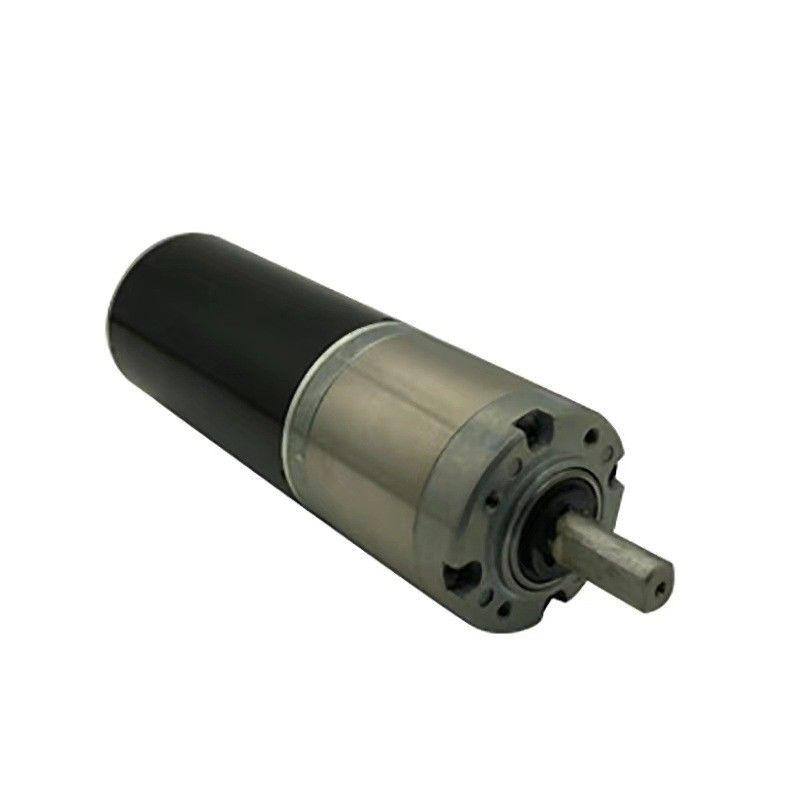

36JXL50K.36ZYT Brushed DC Planetary Gear Motor 12v 24v, with Helical Gears Low Noise version

36JXL50K.36ZYT Motore di ingranaggi planetari DC spazzolato 12v 24v, con ingranaggi elicoidali versione Low Noise

Prodotti - Motore di ingranaggi planetari DC a spazzola
  • Garanzia
    3 anni
  • Port
    Shanghai
  • Corrente
    personalizzato per potenza diversa
  • Velocità (rpm)
    personalizzato per potenza diversa
  • Corrente continua ((A)
    personalizzato
  • Utilizzatori
    Automobile, bicicletta elettrica, ventole, elettrodomestici, macchine, robot
  • Tipo
    Motore di ingranaggi
  • Torsione
    fino a 15 Nm
  • Edilizia
    Magnete permanente
  • Commutazione
    Non spazzolato
  • Proteggere la caratteristica
    a prova di goccia
  • Efficienza
    IE 1
  • Luogo di origine
    Changzhou Cina
  • Marca
    SMART AUTOMATION
  • Certificazione
    CE
  • Numero di modello
    36JXL50K.36ZYT
  • Quantità di ordine minimo
    50
  • Prezzo
    To be negotiated
  • Imballaggi particolari
    da negoziare
  • Tempi di consegna
    da negoziare
  • Termini di pagamento
    D/A, T/T, L/C, D/P
  • Capacità di alimentazione
    10000 pezzi al mese

36JXL50K.36ZYT Motore di ingranaggi planetari DC spazzolato 12v 24v, con ingranaggi elicoidali versione Low Noise

  • 36JXL50K.36ZYT Brushed DC Planetary Gear Motor 12v 24v, with Helical Gears Low Noise version
Ottieni prezzo Contattaci

SpazzoladiMotore di ingranaggi planetari a corrente continua36JXL50K.36ZYTSerie



MotoreGeneraleSpecificità:

Cuscinetti: cuscinetti a sfera di alta qualità

Magnete: Magnete ferrite duro, a 2 poli

Classe di protezione: IP50 (opzionale per IP54)

Classe di isolamento: classe F / Temperatura di lavoro: -40°C~+140°C

Opzione: montaggio e albero per prestazioni di tensione personalizzate



36ZYTMotore principaleSpecifica tecnica:

Modello Unità 36ZYT01A 36ZYT02A 36ZYT03A
Tensione nominale VDC

24v (opzionale per 12v fino a 48vdc)


Nessuna velocità di carico Rpm 3800 3800 3800
Velocità nominale Rpm 3000 3000 3000
Torsione nominale mN.m 20 30 40
Corrente nominale A 0.4 0.6 0.8
Potenza di uscita W 6.3 9.4 12.6
Peso g 260 300 340
Lunghezza del motore - Sì. 60 70 80



36JXL50K Specificativi della scatola di cambio planetaria:

AnelloMaereo PolvereMetalli
Posizionamento aOuscita tutti i cuscinetti
Max. radicaleLdi cui all'articolo 10mm daFlunghezza) ≤100N
- Max, ti prego.SsettimanaAdi baseLoad ≤50N
RadicalePdi posaSsettimana (Norecchio aFlunghezza) ≤ 0.07mm
AcciaioPdi posaSsettimana ≤ 0.3mm
Risposta negativaNo-carico) ≤2.5°
Max.Fabbricazionet PRisultatiF- Sì.Force ≤120N



RiduzioneRAzio T nominale massimoorcaPermesso Max.MomentarioTorcaPermesso Efficienza L ((mm) Peso ((g)
Fratellanza, 1/14 Lavoratori di Dio, 1/19 Fratelli, non fatevi prendere in giro, 1/22 Lavorare con Dio, 1/27 1/35 2.0 N.m. 6N.m. 81% 38.4±0.5 240
4/49 1/59 1/68 1/82 1/95 Fratellanza, 1/15 4.0 N.m. 10N.m. 73% 45.7±0.5 280

1/181 1/218 1/253 1/305 1/354

1/426 1/495 1/596

 5N.m. 12N.m. 66% 53.0±0.5 330



36JXL50K.36ZYT01A Attrezzatura planetariaMotoreSpecificità:

Rapporto di riduzione Unità 14 19 22 27 35 49 59 68 82 95 115 181 218 253 305 354 426 495 596
Efficienza   81% 81% 81% 81% 81% 73% 73% 73% 73% 73% 73% 66% 66% 66% 66% 66% 66% 66% 66%
Nessuna velocità di carico Rpm 271.4 200.0 172.7 140.7 108.6 77.6 64.4 55.9 46.3 40.0 33.0 21.0 17.4 15.0 12.5 10.7 8.9 7.7 6.4
Torsione nominale Nm 0.2 0.3 0.4 0.4 0.6 0.7 0.9 1.0 1.2 1.4 1.7 2.4 2.9 3.3 4.0 4.7 5.0 5.0 5.0
Velocità nominale Rpm 214.3 157.9 136.4 111.1 85.7 61.2 50.8 44.1 36.6 31.6 26.1 16.6 13.8 11.9 9.8 8.5 7.0 6.1 5.0





36JXL50K.36ZYT02A Attrezzatura planetariaMotoreSpecificità:

Rapporto di riduzione Unità 14 19 22 27 35 49 59 68 82 95 115 181 218 253 305 354 426 495 596
Efficienza   81% 81% 81% 81% 81% 73% 73% 73% 73% 73% 73% 66% 66% 66% 66% 66% 66% 66% 66%
Nessuna velocità di carico Rpm 271.4 200.0 172.7 140.7 108.6 77.6 64.4 55.9 46.3 40.0 33.0 21.0 17.4 15.0 12.5 10.7 8.9 7.7 6.4
Torsione nominale Nm 0.3 0.5 0.5 0.7 0.9 1.1 1.3 1.5 1.8 2.1 2.5 3.6 4.3 5.0 5.0 5.0 5.0 5.0 5.0
Velocità nominale Rpm 214.3 157.9 136.4 111.1 85.7 61.2 50.8 44.1 36.6 31.6 26.1 16.6 13.8 11.9 9.8 8.5 7.0 6.1 5.0





36JXL50K.36ZYT03A Attrezzatura planetariaMotoreSpecificità:

Rapporto di riduzione Unità 14 19 22 27 35 49 59 68 82 95 115 181 218 253 305 354 426 495 596
Efficienza   81% 81% 81% 81% 81% 73% 73% 73% 73% 73% 73% 66% 66% 66% 66% 66% 66% 66% 66%
Nessuna velocità di carico Rpm 271.4 200.0 172.7 140.7 108.6 77.6 64.4 55.9 46.3 40.0 33.0 21.0 17.4 15.0 12.5 10.7 8.9 7.7 6.4
Torsione nominale Nm 0.5 0.6 0.7 0.9 1.1 1.4 1.7 2.0 2.4 2.8 3.4 4.8 5.0 5.0 5.0 5.0 5.0 5.0 5.0
Velocità nominale Rpm 214.3 157.9 136.4 111.1 85.7 61.2 50.8 44.1 36.6 31.6 26.1 16.6 13.8 11.9 9.8 8.5 7.0 6.1 5.0





Ingranaggi motoriDisegno:



36JXL50K.36ZYT Motore di ingranaggi planetari DC spazzolato 12v 24v, con ingranaggi elicoidali versione Low Noise 0
