Opzione di motore a rotazione planetaria a alta coppia a 63 mm con codificatore ottico e freno di spegnimento integrato
-
Evidenziare
Motore di trasmissione planetaria a corrente continua da 63 mm
,Motore a ingranaggi planetari da 63 mm 12 V
,Motore ad ingranaggi planetari a corrente continua da 24 volt
-
Garanzia3 anni
-
PortoShanghai
-
Velocità (rpm)5 rpm ~ 1000 rpm
-
Corrente continua ((A)personalizzato
-
UtilizzatoriAutomobile, Bicicletta elettrica, VAN, elettrodomestico, SMART HOME, macchina
-
TipoMotore di ingranaggi
-
Torsione1N.m~30N.m.
-
EdiliziaMagnete permanente
-
CommutazioneNon spazzolato
-
Proteggere la caratteristicaa prova di goccia
-
EfficienzaIE 1
-
Luogo di origineChangzhou Cina
-
MarcaSMART AUTOMATION
-
CertificazioneCE
-
Numero di modelloProduttori OEM
-
Quantità di ordine minimo50
-
PrezzoTo be negotiated
-
Imballaggi particolariDa negoziare
-
Tempi di consegnaDa negoziare
-
Termini di pagamentoD/A, T/T, L/C, D/P
-
Capacità di alimentazione10000 pezzi al mese
Opzione di motore a rotazione planetaria a alta coppia a 63 mm con codificatore ottico e freno di spegnimento integrato
63 mm Motore ad alta coppia 12v 24v 36v Pm Dc con codificatore ottico e freno
56JX300K.63ZYTSERIE PM DC PLANETARY GEAR MOTOR (con coppia nominale massima di 30N.m)
Disegno del motore della serie 56JX300K.63ZYT:
Specifica del motore della serie 63ZYT:
Cuscinetto a sfera Magnete ferrite duro, 2 poli Classe di protezione IP 50 Classe di isolamento: B certificato CE e ROHS
| Modello | Voltaggio nominale V | Nessuna velocità di carico rpm | Nessuna corrente di carico A | Velocità nominale rpm | Torsione nominale N.m. | Potenza di uscita W | Corrente nominale A | Torsione di stazionamento N.m. | Corrente di stagnazione A | Lunghezza del motore mm |
| 63ZYT01A-12V | 12 | 3600 | 0.6 | 3100 | 0.137 | 45 | 5.2 | 0.82 | 27 | 95 |
| 63ZYT01B-12V | 12 | 4500 | 0.8 | 4000 | 0.2 | 85 | 10 | 1.55 | 57 | 95 |
| 63ZYT01A-24V | 24 | 3600 | 0.35 | 3300 | 0.14 | 50 | 2.7 | 1.08 | 18 | 95 |
| 63ZYT01B-24V | 24 | 4500 | 0.5 | 4000 | 0.2 | 85 | 5.0 | 1.5 | 30 | 95 |
| 63ZYT02A-12V | 12 | 3500 | 0.8 | 3000 | 0.31 | 98 | 11.5 | 2.0 | 59 | 110 |
| 63ZYT02B-12V | 12 | 4500 | 1.0 | 4000 | 0.35 | 147 | 18.0 | 2.2 | 104.2 | 110 |
| 63ZYT02A-24V | 24 | 3500 | 0.55 | 3000 | 0.35 | 98 | 5.8 | 2.0 | 29 | 110 |
| 63ZYT02B-24V | 24 | 4500 | 0.6 | 4000 | 0.35 | 147 | 8.5 | 2.2 | 48.6 | 110 |
| 63ZYT03A-12V | 12 | 3500 | 1.0 | 3000 | 0.4 | 125 | 14.5 | 2.7 | 83.5 | 125 |
| 63ZYT03B-12V | 12 | 3700 | 1.0 | 3500 | 0.32 | 117 | 5.8 | 3.4 | 5.8 | 125 |
| 63ZYT03A-24V | 24 | 3500 | 0.8 | 3000 | 0.4 | 125 | 14.5 | 2.7 | 83.5 | 125 |
| 63ZYT03B-24V | 24 | 3700 | 0.8 | 3500 | 0.32 | 117 | 5.8 | 3.4 | 5.8 | 125 |
Forniamo configurazioni personalizzate di tensione, avvolgimento, albero, montaggio e piombo
Opzioni per il circuito di soppressione EMI/RFI; protezione termica, freno elettrico, codificatore ottico
56JX300K Specifica della trasmissione planetaria:
| Rapporto di riduzione | Un terzo.6 | Un quarto.25 | Fratellanza, 1/13 | "Cerchiamo Dio", 1/15 | Fratellanza, 1/18 | 4/47 | 1/55 | 1/65 | 1/77 | 1/168 | 1/198 | 1/234 | 1/276 | 1/326 |
| Numero di ingranaggi | 1 | 1 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 4 |
| Lunghezza della scatola di cambio (L) (mm) | 40.5 | 40.5 | 51.8 | 51.8 | 51.8 | 63.1 | 63.1 | 63.1 | 63.1 | 82.6 | 82.6 | 82.6 | 82.6 | 82.6 |
| Efficienza della trasmissione | 90% | 90% | 81% | 81% | 81% | 73% | 73% | 73% | 73% | 66% | 66% | 66% | 66% | 66% |
| Torsione nominale massima della trasmissione (N.m) | 2 | 2 | 8 | 8 | 8 | 16 | 16 | 16 | 16 | 30 | 30 | 30 | 30 | 30 |
| carico massimo ammissibile in breve tempo (N.m) | 6 | 6 | 25 | 25 | 25 | 50 | 50 | 50 | 50 | 90 | 90 | 90 | 90 | 90 |

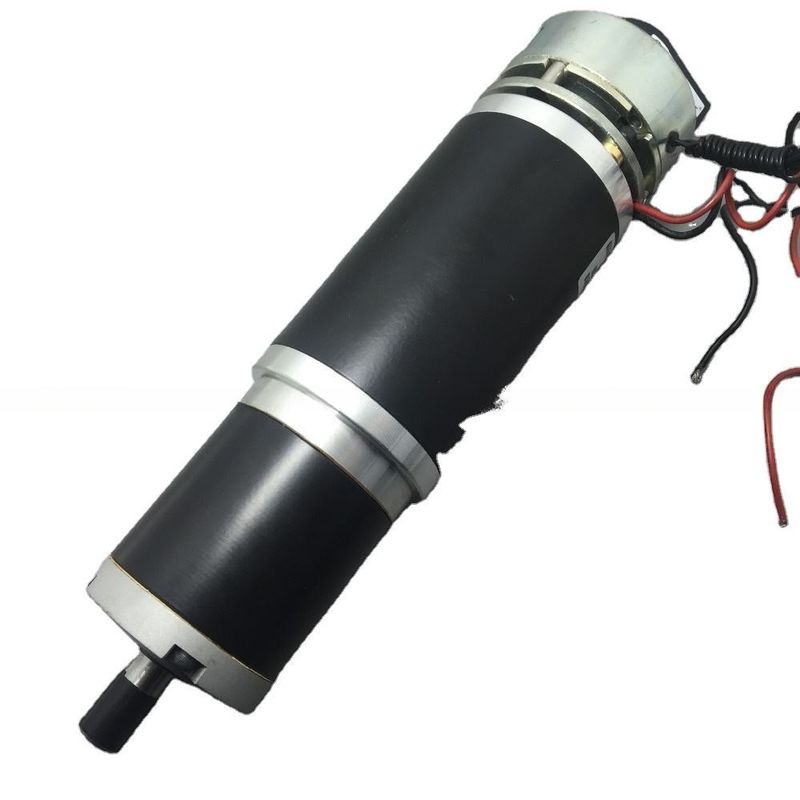

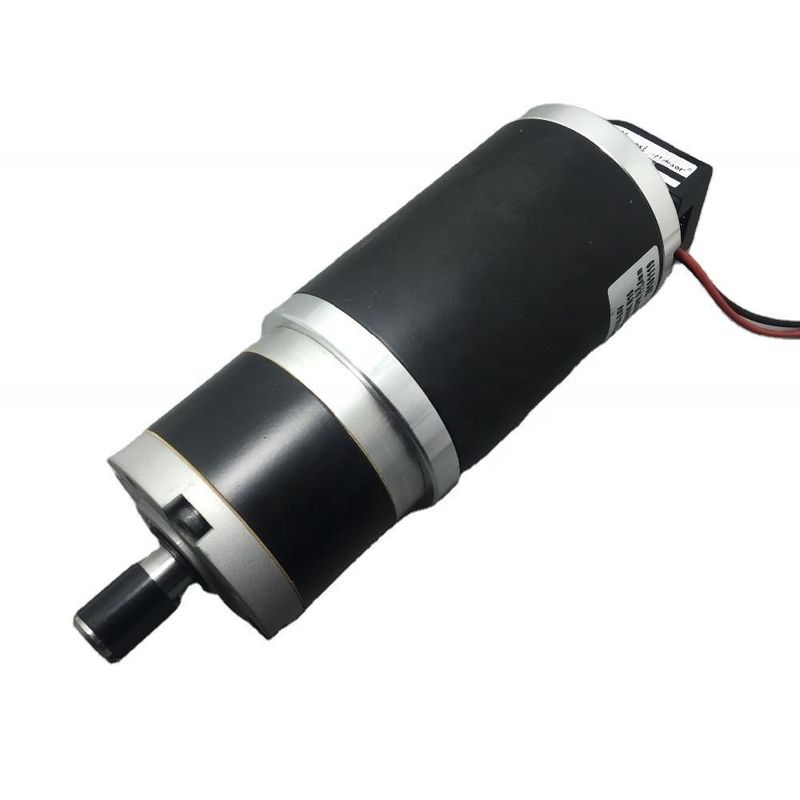

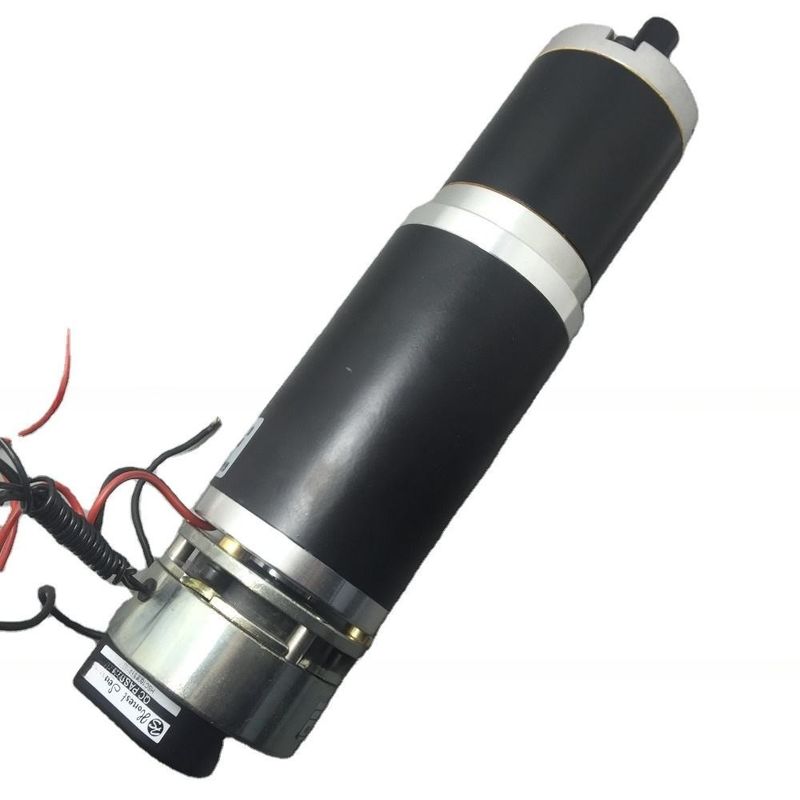

Immagine del motore:
I nostri prodotti sono venduti in tutto il mondo. Puoi stare certo dell'intero processo dei nostri prodotti.
