42JXL150K. 52ZYT SERIES High Power 24v 48v DC Motor High Torque Low Speed

42JXL150K. 52ZYT SERIE Alta potenza 24v 48v Motore a corrente continua Alta coppia bassa velocità

Prodotti - Motore di ingranaggi planetari DC a spazzola
  • Evidenziare

    Motore DC ad alta potenza

    ,

    Motore a corrente continua a bassa velocità

    ,

    alto motore di CC di coppia di torsione

  • Garanzia
    3 anni
  • Port
    Shanghai
  • Velocità (rpm)
    personalizzato
  • Corrente continua ((A)
    personalizzato
  • Utilizzatori
    Barca, auto, bicicletta elettrica, ventilatore, elettrodomestico, macchina
  • Tipo
    Motore di ingranaggi
  • Torsione
    personalizzato
  • Edilizia
    Magnete permanente
  • Commutazione
    Non spazzolato
  • Proteggere la caratteristica
    a prova di goccia
  • Efficienza
    IE 1
  • Luogo di origine
    Changzhou Cina
  • Marca
    SMART AUTOMATION
  • Certificazione
    CE
  • Numero di modello
    42JXL150K. 52ZYT
  • Quantità di ordine minimo
    50
  • Prezzo
    To be negotiated
  • Imballaggi particolari
    Da negoziare
  • Tempi di consegna
    Da negoziare
  • Termini di pagamento
    D/A, T/T, L/C, D/P
  • Capacità di alimentazione
    10000 pezzi al mese

42JXL150K. 52ZYT SERIE Alta potenza 24v 48v Motore a corrente continua Alta coppia bassa velocità

  • 42JXL150K. 52ZYT SERIES High Power 24v 48v DC Motor High Torque Low Speed
  • 42JXL150K. 52ZYT SERIES High Power 24v 48v DC Motor High Torque Low Speed
Ottieni prezzo Contattaci

SpazzoladiMotore di ingranaggi planetari a corrente continua42JXL15Va bene, va bene.52Serie ZYT



MotoreGeneraleSpecificità:

Cuscinetti: cuscinetti a sfera di alta qualità

Magnete: Magnete ferrite duro, a 2 poli

Classe di protezione: IP40

Classe di isolamento: classe F / Temperatura di lavoro: -40°C~+140°C

Certificazioni: CE e ROHS



52ZYTMotore principaleSpecifica tecnica:

Modello Unità 52ZYT01A 52ZYT02A 52ZYT03A 52ZYT04A
Tensione nominale VDC 24v (opzionale per 12v fino a 60vdc)
Nessuna velocità di carico Rpm 4200 4200 4200 4200
Torsione nominale N.m. 0.11 0.20 0.27 0.35
Velocità nominale Rpm 3700 3500 3600 3600
Corrente nominale A 2.5 4.2 5.8 7.4
Potenza di uscita W 42.5 73 102 132
Peso Kg 0.85 1.0 1.15 1.30
Lunghezza del motore - Sì. 95 110 125 140



42JXL15- Ok. - Ok. Specificativi della scatola di cambio planetaria:

AnelloMaereo PolvereMetalli
Posizionamento aOuscita tutti i cuscinetti
Max. radicaleLdi cui all'articolo 12mm daFlunghezza) ≤200 N
- Max, ti prego.SsettimanaAdi baseLoad ≤100N
RadicalePdi posaSsettimana (Norecchio aFlunghezza) ≤ 0.06mm
AcciaioPdi posaSsettimana ≤ 0.3mm
Risposta negativaNo-carico) ≤2.5°
Max.Fabbricazionet PRisultatiF- Sì.Force ≤150N

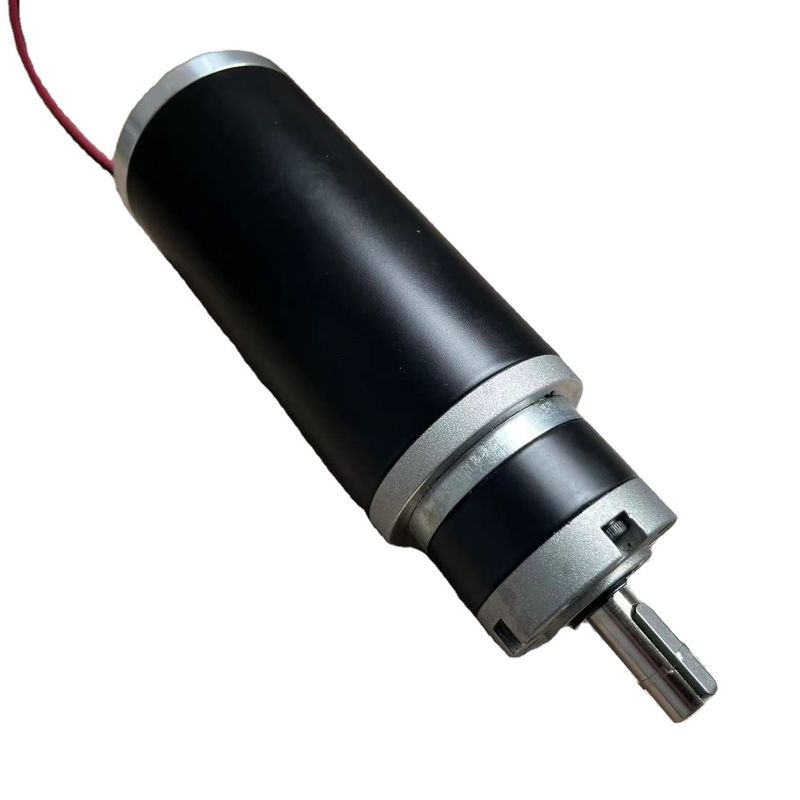

42JXL150K. 52ZYT SERIE Alta potenza 24v 48v Motore a corrente continua Alta coppia bassa velocità 0

*Giaia elicoidale basso rumore



RiduzioneRAzio T nominale massimoorcaPermesso Max.MomentarioTorcaPermesso Efficienza L ((mm) Peso ((g)
1/3.71 1/5.18 1.5 N.m. 4.0 N.m. 90% 31.5±0.5 244
Lavorare con Dio, 1/14 Lavorare con Dio, 1/27 4.0 N.m. 12 Nm 81% 42.1±0.5 314

1/49 1/59 1/68

1/82 1/95 Fratellanza, 1/15

 10 Nm 25 N.m 73% 52.5±0.5 433

1/181 1/218 1/253

1/305 1/354 1/426

1/495 1/596

 15 N.m 38 N.m 66% 62.9±0.5 519







42JXL15- Ok. - Ok..52ZYT01A Attrezzatura planetariaMotoreSpecificità:

Rapporto di riduzione Unità 3.71 5.18 14 19 27 49 59 68 82 95 115 181 218 253 305 354 426 495 596
Efficienza   90% 90% 81% 81% 81% 73% 73% 73% 73% 73% 73% 66% 66% 66% 66% 66% 66% 66% 66%
Nessuna velocità di carico Rpm 1132.1 810.8 300.0 221.1 155.6 85.7 71.2 61.8 51.2 44.2 36.5 23.2 19.3 16.6 13.8 11.9 9.9 8.5 7.0
Torsione nominale Nm 0.4 0.5 1.2 1.7 2.4 3.9 4.7 5.5 6.6 7.6 9.2 13.1 15.0 15.0 15.0 15.0 15.0 15.0 15.0
Velocità nominale Rpm 997.3 714.3 264.3 194.7 137.0 75.5 62.7 54.4 45.1 38.9 32.2 20.4 17.0 14.6 12.1 10.5 8.7 7.5 6.2





42JXL15- Ok. - Ok..52ZYT02A Attrezzatura planetariaMotoreSpecificità:

Rapporto di riduzione Unità 3.71 5.18 14 19 27 49 59 68 82 95 115 181 218 253 305 354 426 495 596
Efficienza   90% 90% 81% 81% 81% 73% 73% 73% 73% 73% 73% 66% 66% 66% 66% 66% 66% 66% 66%
Nessuna velocità di carico Rpm 1132.1 810.8 300.0 221.1 155.6 85.7 71.2 61.8 51.2 44.2 36.5 23.2 19.3 16.6 13.8 11.9 9.9 8.5 7.0
Torsione nominale Nm 0.7 0.9 2.3 3.1 4.0 7.2 8.6 9.9 10.0 10.0 10.0 15.0 15.0 15.0 15.0 15.0 15.0 15.0 15.0
Velocità nominale Rpm 943.4 675.7 250.0 184.2 129.6 71.4 59.3 51.5 42.7 36.8 30.4 19.3 16.1 13.8 11.5 9.9 8.2 7.1 5.9





42JXL15- Ok. - Ok..52ZYT03A Attrezzatura planetariaMotoreSpecificità:

Rapporto di riduzione Unità 3.71 5.18 14 19 27 49 59 68 82 95 115 181 218 253 305 354 426 495 596
Efficienza   90% 90% 81% 81% 81% 73% 73% 73% 73% 73% 73% 66% 66% 66% 66% 66% 66% 66% 66%
Nessuna velocità di carico Rpm 1132.1 810.8 300.0 221.1 155.6 85.7 71.2 61.8 51.2 44.2 36.5 23.2 19.3 16.6 13.8 11.9 9.9 8.5 7.0
Torsione nominale Nm 0.9 1.3 3.1 4.0 4.0 9.7 10.0 10.0 10.0 10.0 10.0 15.0 15.0 15.0 15.0 15.0 15.0 15.0 15.0
Velocità nominale Rpm 970.4 695.0 257.1 189.5 133.3 73.5 61.0 52.9 43.9 37.9 31.3 19.9 16.5 14.2 11.8 10.2 8.5 7.3 6.0





42JXL15- Ok. - Ok..52ZYT04A Attrezzatura planetariaMotoreSpecificità:

Rapporto di riduzione Unità 3.71 5.18 14 19 27 49 59 68 82 95 115 181 218 253 305 354 426 495 596
Efficienza   90% 90% 81% 81% 81% 73% 73% 73% 73% 73% 73% 66% 66% 66% 66% 66% 66% 66% 66%
Nessuna velocità di carico Rpm 1132.1 810.8 300.0 221.1 155.6 85.7 71.2 61.8 51.2 44.2 36.5 23.2 19.3 16.6 13.8 11.9 9.9 8.5 7.0
Torsione nominale Nm 1.3 1.5 4.0 4.0 4.0 10.0 10.0 10.0 10.0 10.0 10.0 15.0 15.0 15.0 15.0 15.0 15.0 15.0 15.0
Velocità nominale Rpm 970.4 695.0 257.1 189.5 133.3 73.5 61.0 52.9 43.9 37.9 31.3 19.9 16.5 14.2 11.8 10.2 8.5 7.3 6.0





Ingranaggi motoriDisegno:

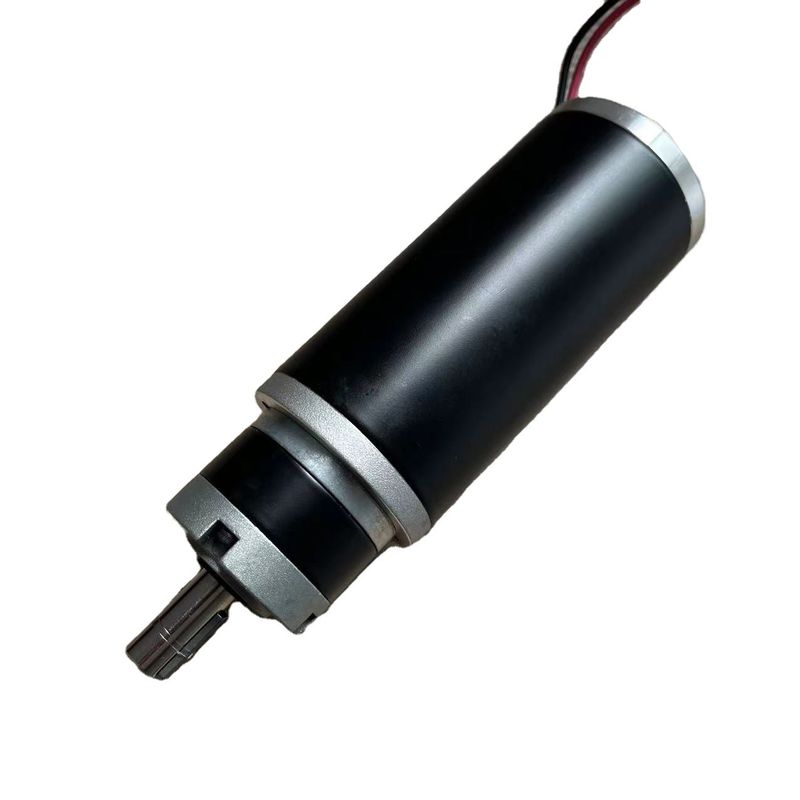

42JXL150K. 52ZYT SERIE Alta potenza 24v 48v Motore a corrente continua Alta coppia bassa velocità 1
