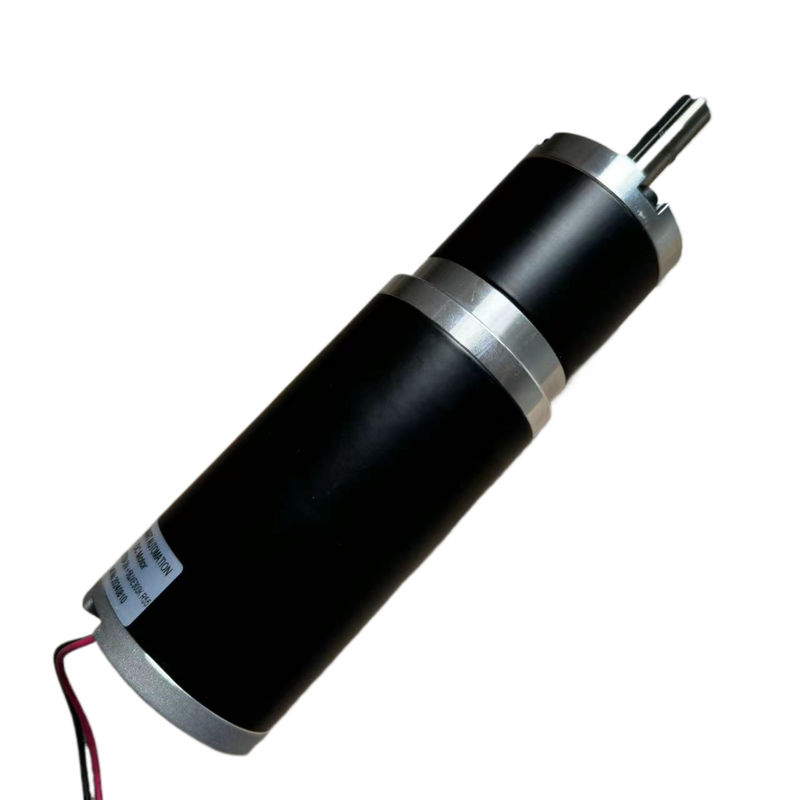

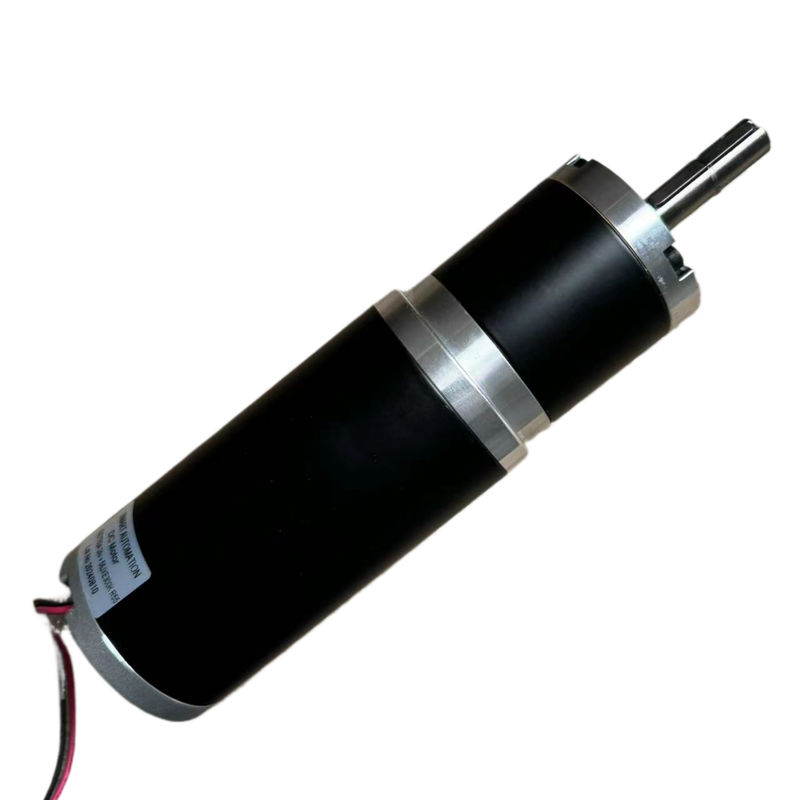

60JXE450K.63ZYT Seires High Torque DC Planetary Geared Motor 12vdc 24vdc 36vdc 48vdc With Planet Reducer Up To 30Nm

60JXE450K.63ZYT Seires Alto coppia DC Motore a ingranaggi planetari 12vdc 24vdc 36vdc 48vdc Con riduttore planetario fino a 30Nm

Prodotti - Motore di ingranaggi planetari DC a spazzola
  • Evidenziare

    Motore a ingranaggi planetari a 12VDC

    ,

    Motore a ingranaggi planetari a corrente continua di 48VDC

    ,

    Motore a ingranaggi planetari a corrente continua di 30 Nm

  • Garanzia
    3 anni
  • Port
    Shanghai
  • Corrente
    Personalizzato
  • Velocità (rpm)
    5 rpm fino a 3000 rpm
  • Corrente continua ((A)
    personalizzato
  • Utilizzatori
    Barca, auto, bicicletta elettrica, VAN, elettrodomestico, strumento cosmetico, macchina, robot
  • Tipo
    Motore di ingranaggi
  • Torsione
    fino a 30 Nm
  • Edilizia
    Magnete permanente
  • Commutazione
    Non spazzolato
  • Proteggere la caratteristica
    a prova di goccia
  • Efficienza
    IE 1
  • Luogo di origine
    Changzhou Cina
  • Marca
    SMART AUTOMATION
  • Certificazione
    CE
  • Numero di modello
    60jxe450k.63ZYT
  • Quantità di ordine minimo
    50
  • Prezzo
    To be negotiated
  • Imballaggi particolari
    Da negoziare
  • Tempi di consegna
    Da negoziare
  • Termini di pagamento
    D/A, T/T, L/C, D/P
  • Capacità di alimentazione
    10000 pezzi al mese

60JXE450K.63ZYT Seires Alto coppia DC Motore a ingranaggi planetari 12vdc 24vdc 36vdc 48vdc Con riduttore planetario fino a 30Nm

  • 60JXE450K.63ZYT Seires High Torque DC Planetary Geared Motor 12vdc 24vdc 36vdc 48vdc With Planet Reducer Up To 30Nm
  • 60JXE450K.63ZYT Seires High Torque DC Planetary Geared Motor 12vdc 24vdc 36vdc 48vdc With Planet Reducer Up To 30Nm
Ottieni prezzo Contattaci

SpazzoladiMotore di trasmissione planetaria a corrente continua 60JXE45Serie 0K.63ZYT



MotoreGeneraleSpecificità:

Cuscinetti: cuscinetti a sfera di alta qualità

Magnete: Magnete ferrite duro, a 2 poli

Classe di protezione: IP50 (opzionale per IP54)

Classe di isolamento: classe F / Temperatura di lavoro: -40°C~+140°C

认证:CE 和 ROHS Certificazioni: CE e ROHS



63ZYTMotore principaleSpecifica tecnica:

Modello Unità 63ZYT01A 63ZYT01B 63ZYT02A 63ZYT03A 63ZYT03B 63ZYT04A
Tensione nominale VDC 24v (opzionale per 12v fino a 220vdc)
Nessuna velocità di carico Rpm 3600 4700 3600 3600 4700 3600
Torsione N.m. 0.15 0.20 0.31 0.40 0.40 0.50
Velocità nominale Rpm 3200 4000 3100 3000 4000 3000
ClassificatoCorrente A 2.8 5.5 5.8 7.0 10.5 9.0
Potenza di uscita W 50 84 100 125 168 157
Peso Kg 1 1 1.2 1.35 1.35 1.5
Lunghezza del motore - Sì. 95 95 110 125 125 140



60JXE45- Ok. - Ok. Specificativi della scatola di cambio planetaria:

AnelloMaereo Metalli
Posizionamento aOuscita altri cuscinetti a sfera
Max. radicaleLoad (10 mm daFlunghezza) ≤ 400N
- Max, ti prego.SsettimanaAdi baseLoad ≤ 120 N
RadicalePdi posaSsettimana (Norecchio aFlunghezza) ≤ 0,08 mm
AcciaioPdi posaSsettimana ≤ 0,4 mm
Risposta negativaNo-carico) ≤2.5°
Max.Fabbricazionet PRisultatiF- Sì.Force ≤ 300N
RiduzioneRAzio Max Nominale TorcaPermesso Max.MomentarioTorcaPermesso Efficienza L ((mm) Peso ((g)
1/3.6 1/4.25 1/5.33 4 N.m 12 Nm 90% 40.3±0.5 520
Per favore, dimostrazione di amore, 1/12 18 N.m 50N.m. 81% 53.8±0.5 710
1/83 1/52 1/61 1/72 1/96 1/121 36 N.m 100N.m. 73% 67.2±0.5 900

1/154 1/187 1/220 1/260 1/307

1/409 1/514 1/645 1/809

 45 N.m 110N.m. 66% 800,6±0.5 1100



60JXE45- Ok. - Ok..63ZYT01A Attrezzatura planetariaMotoreSpecificità:

Rapporto di riduzione Unità 3.6 4.25 5.33 13 15 18 23 28 43 52 61 72 96 121 154 187 220 260 307 409 514 645 809
Efficienza   90% 90% 90% 81% 81% 81% 81% 81% 73% 73% 73% 73% 73% 73% 66% 66% 66% 66% 66% 66% 66% 66% 66%
Nessuna velocità di carico Rpm 1000.0 847.1 675.4 276.9 240.0 200.0 156.5 128.6 83.7 69.2 59.0 50.0 37.5 29.8 23.4 19.3 16.4 13.8 11.7 8.8 7.0 5.6 4.4
Torsione nominale Nm 0.5 0.6 0.7 1.6 1.8 2.2 2.8 3.4 4.7 5.7 6.7 7.9 10.5 13.2 15.2 18.5 21.8 25.7 30.4 40.5 45.0 45.0 45.0
Velocità nominale Rpm 888.9 752.9 600.4 246.2 213.3 177.8 139.1 114.3 74.4 61.5 52.5 44.4 33.3 26.4 20.8 17.1 14.5 12.3 10.4 7.8 6.2 5.0 4.0





60JXE45- Ok. - Ok..63ZYT01BAttrezzatura planetariaMotoreSpecificità:

Rapporto di riduzione Unità 3.6 4.25 5.33 13 15 18 23 28 43 52 61 72 96 121 154 187 220 260 307 409 514 645 809
Efficienza   90% 90% 90% 81% 81% 81% 81% 81% 73% 73% 73% 73% 73% 73% 66% 66% 66% 66% 66% 66% 66% 66% 66%
Nessuna velocità di carico Rpm 1305.6 1105.9 881.8 361.5 313.3 261.1 204.3 167.9 109.3 90.4 77.0 65.3 49.0 38.8 30.5 25.1 21.4 18.1 15.3 11.5 9.1 7.3 5.8
Torsione nominale Nm 0.6 0.8 1.0 2.1 2.4 2.9 3.7 4.5 6.3 7.6 8.9 10.5 14.0 17.7 20.3 24.7 29.0 34.3 40.5 45.0 45.0 45.0 45.0
Velocità nominale Rpm 1111.1 941.2 750.5 307.7 266.7 222.2 173.9 142.9 93.0 76.9 65.6 55.6 41.7 33.1 26.0 21.4 18.2 15.4 13.0 9.8 7.8 6.2 4.9





60JXE45- Ok. - Ok..63ZYT02A Attrezzatura planetariaMotoreSpecificità:

Rapporto di riduzione Unità 3.6 4.25 5.33 13 15 18 23 28 43 52 61 72 96 121 154 187 220 260 307 409 514 645 809
Efficienza   90% 90% 90% 81% 81% 81% 81% 81% 73% 73% 73% 73% 73% 73% 66% 66% 66% 66% 66% 66% 66% 66% 66%
Nessuna velocità di carico Rpm 1000.0 847.1 675.4 276.9 240.0 200.0 156.5 128.6 83.7 69.2 59.0 50.0 37.5 29.8 23.4 19.3 16.4 13.8 11.7 8.8 7.0 5.6 4.4
Torsione nominale Nm 1.0 1.2 1.5 3.3 3.8 4.5 5.8 7.0 9.7 11.8 13.8 16.3 21.7 27.4 31.5 38.3 45.0 45.0 45.0 45.0 45.0 45.0 45.0
Velocità nominale Rpm 861.1 729.4 581.6 238.5 206.7 172.2 134.8 110.7 72.1 59.6 50.8 43.1 32.3 25.6 20.1 16.6 14.1 11.9 10.1 7.6 6.0 4.8 3.8





60JXE45- Ok. - Ok..63ZYT03A Attrezzatura planetariaMotoreSpecificità:

Rapporto di riduzione Unità 3.6 4.25 5.33 13 15 18 23 28 43 52 61 72 96 121 154 187 220 260 307 409 514 645 809
Efficienza   90% 90% 90% 81% 81% 81% 81% 81% 73% 73% 73% 73% 73% 73% 66% 66% 66% 66% 66% 66% 66% 66% 66%
Nessuna velocità di carico Rpm 1000.0 847.1 675.4 276.9 240.0 200.0 156.5 128.6 83.7 69.2 59.0 50.0 37.5 29.8 23.4 19.3 16.4 13.8 11.7 8.8 7.0 5.6 4.4
Torsione nominale Nm 1.3 1.5 1.9 4.2 4.9 5.8 7.5 9.1 12.6 15.2 17.8 21.0 28.0 35.3 40.7 45.0 45.0 45.0 45.0 45.0 45.0 45.0 45.0
Velocità nominale Rpm 833.3 705.9 562.9 230.8 200.0 166.7 130.4 107.1 69.8 57.7 49.2 41.7 31.3 24.8 19.5 16.0 13.6 11.5 9.8 7.3 5.8 4.7 3.7





60JXE45- Ok. - Ok..63ZYT03BAttrezzatura planetariaMotoreSpecificità:

Rapporto di riduzione Unità 3.6 4.25 5.33 13 15 18 23 28 43 52 61 72 96 121 154 187 220 260 307 409 514 645 809
Efficienza   90% 90% 90% 81% 81% 81% 81% 81% 73% 73% 73% 73% 73% 73% 66% 66% 66% 66% 66% 66% 66% 66% 66%
Nessuna velocità di carico Rpm 1305.6 1105.9 881.8 361.5 313.3 261.1 204.3 167.9 109.3 90.4 77.0 65.3 49.0 38.8 30.5 25.1 21.4 18.1 15.3 11.5 9.1 7.3 5.8
Torsione nominale Nm 1.3 1.5 1.9 4.2 4.9 5.8 7.5 9.1 12.6 15.2 17.8 21.0 28.0 35.3 40.7 45.0 45.0 45.0 45.0 45.0 45.0 45.0 45.0
Velocità nominale Rpm 1111.1 941.2 750.5 307.7 266.7 222.2 173.9 142.9 93.0 76.9 65.6 55.6 41.7 33.1 26.0 21.4 18.2 15.4 13.0 9.8 7.8 6.2 4.9





60JXE45- Ok. - Ok..63ZYT04A Attrezzatura planetariaMotoreSpecificità:

Rapporto di riduzione Unità 3.6 4.25 5.33 13 15 18 23 28 43 52 61 72 96 121 154 187 220 260 307 409 514 645 809
Efficienza   90% 90% 90% 81% 81% 81% 81% 81% 73% 73% 73% 73% 73% 73% 66% 66% 66% 66% 66% 66% 66% 66% 66%
Nessuna velocità di carico Rpm 1000.0 847.1 675.4 276.9 240.0 200.0 156.5 128.6 83.7 69.2 59.0 50.0 37.5 29.8 23.4 19.3 16.4 13.8 11.7 8.8 7.0 5.6 4.4
Torsione nominale Nm 1.6 1.9 2.4 5.3 6.1 7.3 9.3 11.3 15.7 19.0 22.3 26.3 35.0 36.0 45.0 45.0 45.0 45.0 45.0 45.0 45.0 45.0 45.0
Velocità nominale Rpm 833.3 705.9 562.9 230.8 200.0 166.7 130.4 107.1 69.8 57.7 49.2 41.7 31.3 24.8 19.5 16.0 13.6 11.5 9.8 7.3 5.8 4.7 3.7





Ingranaggi motoriDisegno:



60JXE450K.63ZYT Seires Alto coppia DC Motore a ingranaggi planetari 12vdc 24vdc 36vdc 48vdc Con riduttore planetario fino a 30Nm 0
