42JXL100K.42ZYT Brushed DC Planetary Gear Motor 12v 24v, with Helical Gears Low Noise version

42JXL100K.42ZYT Motore di ingranaggi planetari DC spazzolato 12v 24v, con ingranaggi elicoidali versione Low Noise

Prodotti - Motore di ingranaggi planetari DC a spazzola
  • Evidenziare

    Motore di trasmissione planetaria da 12 a 24 V

    ,

    Ingranaggi elicoidali Motore di ingranaggi planetari

    ,

    Motoriduttore epicicloidale CC spazzolato

  • Garanzia
    3 anni
  • Port
    Shanghai
  • Corrente
    personalizzato per potenza diversa
  • Velocità (rpm)
    personalizzato per potenza diversa
  • Corrente continua ((A)
    personalizzato
  • Utilizzatori
    Automobile, bicicletta elettrica, ventole, elettrodomestici, macchine, robot
  • Tipo
    Motore di ingranaggi
  • Torsione
    fino a 15 Nm
  • Edilizia
    Magnete permanente
  • Commutazione
    Non spazzolato
  • Proteggere la caratteristica
    a prova di goccia
  • Efficienza
    IE 1
  • Luogo di origine
    Changzhou Cina
  • Marca
    SMART AUTOMATION
  • Certificazione
    CE
  • Numero di modello
    42JXL100K.42ZYT
  • Quantità di ordine minimo
    50
  • Prezzo
    To be negotiated
  • Imballaggi particolari
    da negoziare
  • Tempi di consegna
    da negoziare
  • Termini di pagamento
    D/A, T/T, L/C, D/P
  • Capacità di alimentazione
    10000 pezzi al mese

42JXL100K.42ZYT Motore di ingranaggi planetari DC spazzolato 12v 24v, con ingranaggi elicoidali versione Low Noise

  • 42JXL100K.42ZYT Brushed DC Planetary Gear Motor 12v 24v, with Helical Gears Low Noise version
Ottieni prezzo Contattaci

SpazzoladiMotore di ingranaggi planetari a corrente continua42JXL100K.42Serie ZYT



MotoreGeneraleSpecificità:

Cuscinetti: cuscinetti a sfera di alta qualità

Magnete: Magnete ferrite duro, a 2 poli

Classe di protezione: IP40

Classe di isolamento: classe F / Temperatura di lavoro: -40°C~+140°C

Certificazioni: CE e ROHS



42ZYTMotore principaleSpecifica tecnica:

Modello Unità 42ZYT01A 42ZYT02A 42ZYT03A 42ZYT04A 42ZYT05A
Tensione nominale VDC 24v (opzionale per 12v fino a 60vdc)
Nessuna velocità di carico Rpm 4200 4200 3800 4200 4200
Torsione nominale mN.m 38 43 57 70 105
Velocità nominale Rpm 3600 3600 3100 3600 3600
ClassificatoCorrente A 0.86 0.98 1.2 1.6 2.3
Potenza di uscita W 14.5 16.2 18.50 26.5 40
Peso G 390 460 500 540 700
Lunghezza del motore - Sì. 70 80 85 90 115





42JXL100K Specificativi della scatola di cambio planetaria:

AnelloMaereo PolvereMetalli
Posizionamento aOuscita tutti i cuscinetti
Max. radicaleLdi cui all'articolo 12mm daFlunghezza) ≤200 N
- Max, ti prego.SsettimanaAdi baseLoad ≤100N
RadicalePdi posaSsettimana (Norecchio aFlunghezza) ≤ 0.06mm
AcciaioPdi posaSsettimana ≤ 0.3mm
Risposta negativaNo-carico) ≤2.5°
Max.Fabbricazionet PRisultatiF- Sì.Force ≤150N



RiduzioneRAzio T nominale massimoorcaPermesso Max.MomentarioTorcaPermesso Efficienza L ((mm) Peso ((g)
Fratellanza, 1/14 Lavoratori di Dio, 1/19 Lavorare con Dio, 1/27 4.0 N.m. 12 Nm 81% 42.1±0.5 314
4/49 1/59 1/68 1/82 1/95 Fratellanza, 1/15 8.0 N.m. 25 N.m 73% 52.5±0.5 433

1/181 1/218 1/253

1/305 1/354 1/426

1/495 1/596

 10 Nm 30 N.m 66% 62.9±0.5 519



42JXL100K.42ZYT01A Attrezzatura planetariaMotoreSpecificità:

Rapporto di riduzione Unità 14 19 27 49 59 68 82 95 115 181 218 253 305 354 426 495 596
Efficienza   81% 81% 81% 73% 73% 73% 73% 73% 73% 66% 66% 66% 66% 66% 66% 66% 66%
Nessuna velocità di carico Rpm 300.0 221.1 155.6 85.7 71.2 61.8 51.2 44.2 36.5 23.2 19.3 16.6 13.8 11.9 9.9 8.5 7.0
Torsione nominale Nm 0.4 0.6 0.8 1.4 1.6 1.9 2.3 2.6 3.2 4.5 5.5 6.3 7.6 8.9 10.0 10.0 10.0
Velocità nominale Rpm 257.1 189.5 133.3 73.5 61.0 52.9 43.9 37.9 31.3 19.9 16.5 14.2 11.8 10.2 8.5 7.3 6.0



42JXL100K.42ZYT02A Attrezzatura planetariaMotoreSpecificità:

Rapporto di riduzione Unità 14 19 27 49 59 68 82 95 115 181 218 253 305 354 426 495 596
Efficienza   81% 81% 81% 73% 73% 73% 73% 73% 73% 66% 66% 66% 66% 66% 66% 66% 66%
Nessuna velocità di carico Rpm 300.0 221.1 155.6 85.7 71.2 61.8 51.2 44.2 36.5 23.2 19.3 16.6 13.8 11.9 9.9 8.5 7.0
Torsione nominale Nm 0.5 0.7 0.9 1.5 1.9 2.1 2.6 3.0 3.6 5.1 6.2 7.2 8.7 10.0 10.0 10.0 10.0
Velocità nominale Rpm 257.1 189.5 133.3 73.5 61.0 52.9 43.9 37.9 31.3 19.9 16.5 14.2 11.8 10.2 8.5 7.3 6.0



42JXL100K.42ZYT03A Attrezzatura planetariaMotoreSpecificità:

Rapporto di riduzione Unità 14 19 27 49 59 68 82 95 115 181 218 253 305 354 426 495 596
Efficienza   81% 81% 81% 73% 73% 73% 73% 73% 73% 66% 66% 66% 66% 66% 66% 66% 66%
Nessuna velocità di carico Rpm 271.4 200.0 140.7 77.6 64.4 55.9 46.3 40.0 33.0 21.0 17.4 15.0 12.5 10.7 8.9 7.7 6.4
Torsione nominale Nm 0.6 0.9 1.2 2.0 2.5 2.8 3.4 4.0 4.8 6.8 8.2 9.5 10.0 10.0 10.0 10.0 10.0
Velocità nominale Rpm 221.4 163.2 114.8 63.3 52.5 45.6 37.8 32.6 27.0 17.1 14.2 12.3 10.2 8.8 7.3 6.3 5.2



42JXL100K.42ZYT04A Attrezzatura planetariaMotoreSpecificità:

Rapporto di riduzione Unità 14 19 27 49 59 68 82 95 115 181 218 253 305 354 426 495 596
Efficienza   81% 81% 81% 73% 73% 73% 73% 73% 73% 66% 66% 66% 66% 66% 66% 66% 66%
Nessuna velocità di carico Rpm 300.0 221.1 155.6 85.7 71.2 61.8 51.2 44.2 36.5 23.2 19.3 16.6 13.8 11.9 9.9 8.5 7.0
Torsione nominale Nm 0.8 1.1 1.5 2.5 3.0 3.5 4.2 4.9 5.9 8.4 10.0 10.0 10.0 10.0 10.0 10.0 10.0
Velocità nominale Rpm 257.1 189.5 133.3 73.5 61.0 52.9 43.9 37.9 31.3 19.9 16.5 14.2 11.8 10.2 8.5 7.3 6.0



42JXL100K.42ZYT05A Attrezzatura planetariaMotoreSpecificità:

Rapporto di riduzione Unità 14 19 27 49 59 68 82 95 115 181 218 253 305 354 426 495 596
Efficienza   81% 81% 81% 73% 73% 73% 73% 73% 73% 66% 66% 66% 66% 66% 66% 66% 66%
Nessuna velocità di carico Rpm 300.0 221.1 155.6 85.7 71.2 61.8 51.2 44.2 36.5 23.2 19.3 16.6 13.8 11.9 9.9 8.5 7.0
Torsione nominale Nm 1.2 1.6 2.3 3.8 4.5 5.2 6.3 7.3 8.8 10.0 10.0 10.0 10.0 10.0 10.0 10.0 10.0
Velocità nominale Rpm 257.1 189.5 133.3 73.5 61.0 52.9 43.9 37.9 31.3 19.9 16.5 14.2 11.8 10.2 8.5 7.3 6.0



Ingranaggi motoriDisegno:

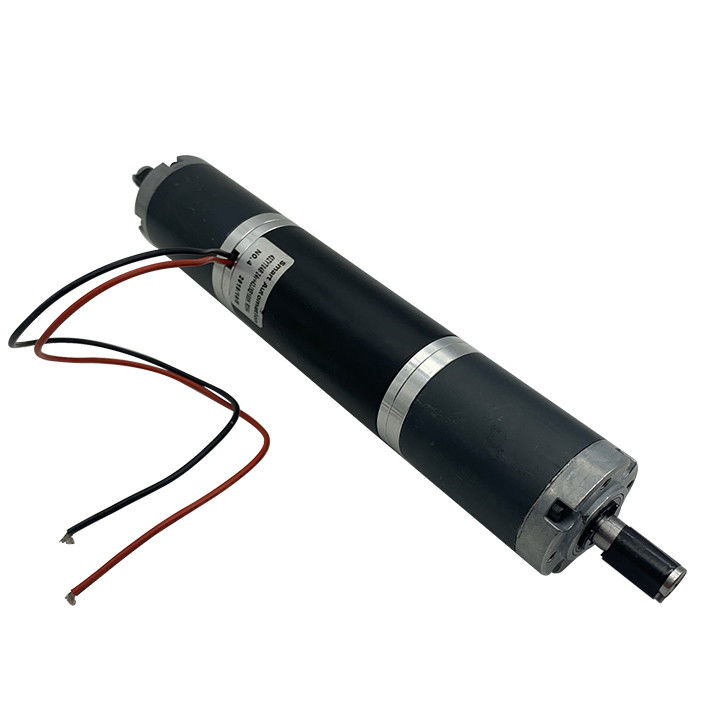

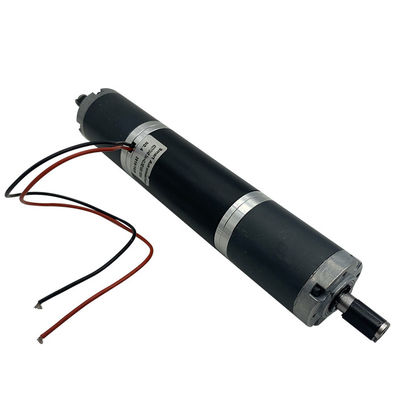

Foto del motore



42mm small size high torque Dc Planetary Geared Reducer Motor, with Helical Gears Low Noise version





Opzione: freno integrato

42mm small size high torque Dc Planetary Geared Reducer Motor, with Helical Gears Low Noise version







Opzione: codificatore integrato

42mm small size high torque Dc Planetary Geared Reducer Motor, with Helical Gears Low Noise version



Opzione: doppi cambio

42mm small size high torque Dc Planetary Geared Reducer Motor, with Helical Gears Low Noise version
