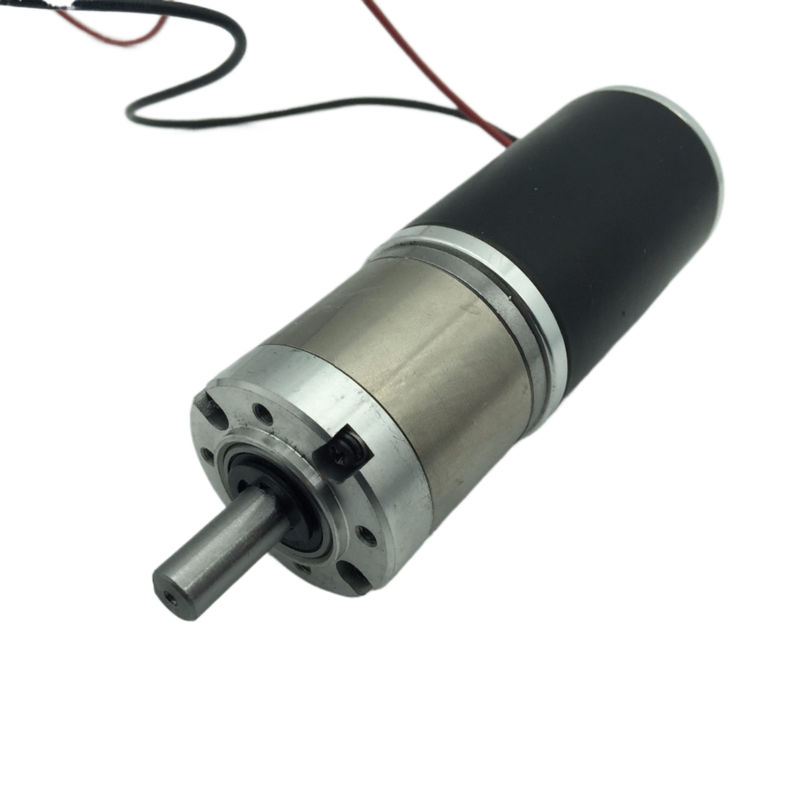

36JXL50K.38ZYN Brushed DC Planetary Gear Motor 12v 24v, with Helical Gears Low Noise version

36JXL50K.38ZYN Motore di ingranaggi planetari DC spazzolato 12v 24v, con ingranaggi elicoidali versione Low Noise

Prodotti - Motore di ingranaggi planetari DC a spazzola
  • Evidenziare

    Motore di ingranaggi planetari a basso rumore

  • Garanzia
    3 anni
  • Port
    Shanghai
  • Corrente
    personalizzato per potenza diversa
  • Velocità (rpm)
    personalizzato per potenza diversa
  • Corrente continua ((A)
    personalizzato
  • Utilizzatori
    Automobile, bicicletta elettrica, ventole, elettrodomestici, macchine, robot
  • Tipo
    Motore di ingranaggi
  • Torsione
    fino a 15 Nm
  • Edilizia
    Magnete permanente
  • Commutazione
    Non spazzolato
  • Proteggere la caratteristica
    a prova di goccia
  • Efficienza
    IE 1
  • Luogo di origine
    Changzhou Cina
  • Marca
    SMART AUTOMATION
  • Certificazione
    CE
  • Numero di modello
    36JXL50K.38ZYN
  • Quantità di ordine minimo
    50
  • Prezzo
    To be negotiated
  • Imballaggi particolari
    da negoziare
  • Tempi di consegna
    da negoziare
  • Termini di pagamento
    D/A, T/T, L/C, D/P
  • Capacità di alimentazione
    10000 pezzi al mese

36JXL50K.38ZYN Motore di ingranaggi planetari DC spazzolato 12v 24v, con ingranaggi elicoidali versione Low Noise

  • 36JXL50K.38ZYN Brushed DC Planetary Gear Motor 12v 24v, with Helical Gears Low Noise version
Ottieni prezzo Contattaci

SpazzoladiMotore di ingranaggi planetari a corrente continua36JXL50K.38ZYN Serie



MotoreGeneraleSpecificità:

Cuscinetti: cuscinetti a sfera di alta qualità

Magnete: Magnete ferrite duro, a 2 poli

Classe di protezione: IP50 (opzionale per IP54)

Classe di isolamento: classe F / Temperatura di lavoro: -40°C~+140°C

Opzione: montaggio e albero per prestazioni di tensione personalizzate



38ZYN Motore principaleSpecifica tecnica:

Modello Unità 38ZYN01A 38ZYN02A 38ZYN03A 38ZYN04A
Tensione nominale VDC 24v (opzionale per 12v fino a 60vdc)
Nessuna velocità di carico Rpm 3950 3950 3950 3950
Torsione nominale mN.m 55 70 100 120
Velocità nominale Rpm 3300 3250 3200 3200
Corrente nominale A 1.13 1.42 2.0 2.4
Potenza di uscita W 19 23.8 33.5 40
Peso G 260 300 350 390
Lunghezza del motore - Sì. 60 70 80 90





36JXL50K Specificativi della scatola di cambio planetaria:

AnelloMaereo PolvereMetalli
Posizionamento aOuscita tutti i cuscinetti
Max. radicaleLdi cui all'articolo 10mm daFlunghezza) ≤100N
- Max, ti prego.SsettimanaAdi baseLoad ≤50N
RadicalePdi posaSsettimana (Norecchio aFlunghezza) ≤ 0.07mm
AcciaioPdi posaSsettimana ≤ 0.3mm
Risposta negativaNo-carico) ≤2.5°
Max.Fabbricazionet PRisultatiF- Sì.Force ≤120N



RiduzioneRAzio T nominale massimoorcaPermesso Max.MomentarioTorcaPermesso Efficienza L ((mm) Peso ((g)
Fratellanza, 1/14 Lavoratori di Dio, 1/19 Fratelli, non fatevi prendere in giro, 1/22 Lavorare con Dio, 1/27 1/35 2.0 N.m. 6N.m. 81% 38.4±0.5 240
4/49 1/59 1/68 1/82 1/95 Fratellanza, 1/15 4.0 N.m. 10N.m. 73% 45.7±0.5 280

1/181 1/218 1/253 1/305 1/354

1/426 1/495 1/596

 5.0N.m. 12N.m. 66% 53.0±0.5 330





36JXL50K.38ZYN01AAttrezzatura planetariaMotoreSpecificità:

Rapporto di riduzione Unità 14 19 22 27 35 49 59 68 82 95 115 181 218 253 305 354 426 495 596
Efficienza   81% 81% 81% 81% 81% 73% 73% 73% 73% 73% 73% 66% 66% 66% 66% 66% 66% 66% 66%
Nessuna velocità di carico Rpm 282.1 207.9 179.5 146.3 112.9 80.6 66.9 58.1 48.2 41.6 34.3 21.8 18.1 15.6 13.0 11.2 9.3 8.0 6.6
Torsione nominale Nm 0.6 0.8 1.0 1.2 1.6 2.0 2.4 2.7 3.3 3.8 4.0 5.0 5.0 5.0 5.0 5.0 5.0 5.0 5.0
Velocità nominale Rpm 235.7 173.7 150.0 122.2 94.3 67.3 55.9 48.5 40.2 34.7 28.7 18.2 15.1 13.0 10.8 9.3 7.7 6.7 5.5





36JXL50K.38ZYN02A Attrezzatura planetariaMotoreSpecificità:

Rapporto di riduzione Unità 14 19 22 27 35 49 59 68 82 95 115 181 218 253 305 354 426 495 596
Efficienza   81% 81% 81% 81% 81% 73% 73% 73% 73% 73% 73% 66% 66% 66% 66% 66% 66% 66% 66%
Nessuna velocità di carico Rpm 282.1 207.9 179.5 146.3 112.9 80.6 66.9 58.1 48.2 41.6 34.3 21.8 18.1 15.6 13.0 11.2 9.3 8.0 6.6
Torsione nominale Nm 0.8 1.1 1.2 1.5 2.0 2.5 3.0 3.5 4.0 4.0 4.0 5.0 5.0 5.0 5.0 5.0 5.0 5.0 5.0
Velocità nominale Rpm 232.1 171.1 147.7 120.4 92.9 66.3 55.1 47.8 39.6 34.2 28.3 18.0 14.9 12.8 10.7 9.2 7.6 6.6 5.5





36JXL50K.38ZYN03A Attrezzatura planetariaMotoreSpecificità:

Rapporto di riduzione Unità 14 19 22 27 35 49 59 68 82 95 115 181 218 253 305 354 426 495 596
Efficienza   81% 81% 81% 81% 81% 73% 73% 73% 73% 73% 73% 66% 66% 66% 66% 66% 66% 66% 66%
Nessuna velocità di carico Rpm 282.1 207.9 179.5 146.3 112.9 80.6 66.9 58.1 48.2 41.6 34.3 21.8 18.1 15.6 13.0 11.2 9.3 8.0 6.6
Torsione nominale Nm 1.1 1.5 1.8 2.0 2.0 3.6 4.0 4.0 4.0 4.0 4.0 5.0 5.0 5.0 5.0 5.0 5.0 5.0 5.0
Velocità nominale Rpm 228.6 168.4 145.5 118.5 91.4 65.3 54.2 47.1 39.0 33.7 27.8 17.7 14.7 12.6 10.5 9.0 7.5 6.5 5.4





36JXL50K.38ZYN04AAttrezzatura planetariaMotoreSpecificità:

Rapporto di riduzione Unità 14 19 22 27 35 49 59 68 82 95 115 181 218 253 305 354 426 495 596
Efficienza   81% 81% 81% 81% 81% 73% 73% 73% 73% 73% 73% 66% 66% 66% 66% 66% 66% 66% 66%
Nessuna velocità di carico Rpm 282.1 207.9 179.5 146.3 112.9 80.6 66.9 58.1 48.2 41.6 34.3 21.8 18.1 15.6 13.0 11.2 9.3 8.0 6.6
Torsione nominale Nm 1.4 1.8 2.0 2.0 2.0 4.0 4.0 4.0 4.0 4.0 4.0 5.0 5.0 5.0 5.0 5.0 5.0 5.0 5.0
Velocità nominale Rpm 228.6 168.4 145.5 118.5 91.4 65.3 54.2 47.1 39.0 33.7 27.8 17.7 14.7 12.6 10.5 9.0 7.5 6.5 5.4





Ingranaggi motoriDisegno:



36JXL50K.38ZYN Motore di ingranaggi planetari DC spazzolato 12v 24v, con ingranaggi elicoidali versione Low Noise 0
